JDZS-1100中間繼電器

文章類別：JDZS-1000固定延時中間繼電器

文章概述

產品型號：JDZS-1100中間繼電器
觸點形式：1常開
功能類型：延時動作和延時返回可選
整定時間：0.6S、0.8S、1.1S、2S可選
輔助電源：48V、110V、220V（AC/DC）
安裝方式：導軌安裝

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

JDZS-1100中間繼電器為固定延時中間繼電器，主要用於各種保護和自動控製裝置中，保護和控製回路的觸點數量及觸點容量。其功能與DZS電磁式中間繼電器可兼容，[關鍵詞]采用集成電路具有精度高、功耗小、動作時間快、返回係數高、交直流通用、整定直觀方便、範圍寬等特點，並采用導軌安裝和端子排接線，具有安裝方便、接線簡單等優點。

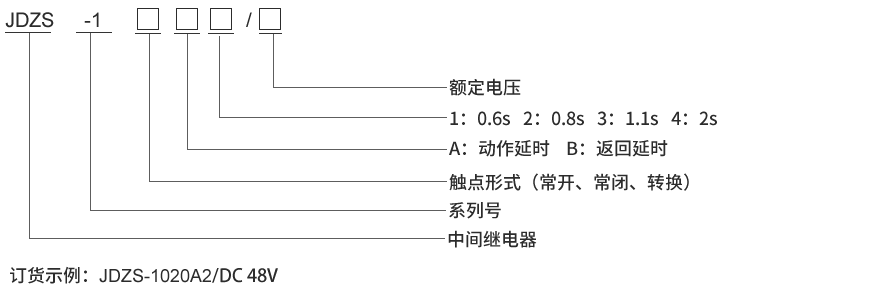

型號及含義

JDZS-1100觸點形式及延時範圍

型號	觸點形式	延時時間範圍	返回值	電壓值
JDZS-1100	1常開	0.6s、0.8s、1.1s、2s	≥5%	AC/DC：24V、48V、110V、220V
JDZS-1010	1常閉	0.6s、0.8s、1.1s、2s	≥5%	AC/DC：24V、48V、110V、220V
JDZS-1001	1轉換	0.6s、0.8s、1.1s、2s	≥5%	AC/DC：24V、48V、110V、220V
JDZS-1200	2常開	0.6s、0.8s、1.1s、2s	≥5%	AC/DC：24V、48V、110V、220V
JDZS-1020	2常閉	0.6s、0.8s、1.1s、2s	≥5%	AC/DC：24V、48V、110V、220V
JDZS-1002	2轉換	0.6s、0.8s、1.1s、2s	≥5%	AC/DC：24V、48V、110V、220V

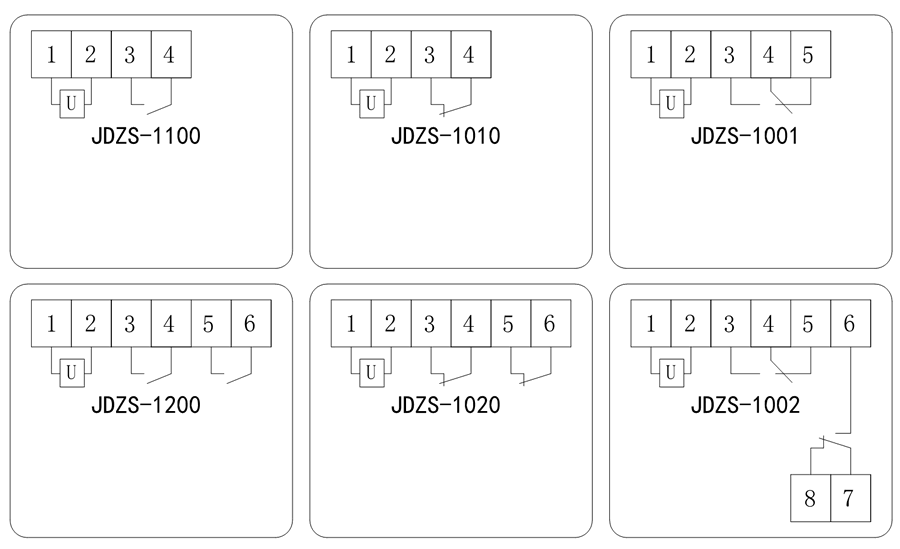

接線圖

JDZS-1100技術參數

額定參數
直流額定電壓	24V、48V、110V、220V可選
交流額定電壓	24V、48V、110V、220V可選
直流動作電壓	≤70%額定電壓
交流動作電壓	≤85%額定電壓
整定時間	0.6S、0.8S、1.1S、2S可選
返回值	≥5%
功耗	≤2W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
