單相交直流電源綜合測試儀

所屬類別：開關櫃及設備

單相交直流電源綜合測試儀是結合電力、工控行業使用的產品特點，設計的集供電、測試、校準、檢驗為一體的綜合測試儀器。麵板顯示直觀，操作邏輯可靠。可廣泛應用於工控領域、電力行業的相關二次產品的測試與校準。

我要詢價留言

產品詳情
相關產品
產品類目
項目業績

單相交直流電源綜合測試儀概述

單相交直流電源綜合測試儀是我公司根據多年電力製造應用的經驗基礎上，結合電力、工控行業使用的產品特點，設計的集供電、測試、校準、檢驗為一體的綜合測試儀器。麵板顯示直觀，操作邏輯可靠。可廣泛應用於工控領域、電力行業的相關二次產品的測試與校準。

單相交直流電源綜合測試儀特點

●集成了1路電壓輸出，較大可支持0-550V電壓輸出，且支持AC/DC切換。
●1路輔助電源輸出，可支持DC24V、DC48V、AC220V三檔切換。
●1路數字式毫秒計，支持儀器觸發/外部觸點觸發，用於檢測產品動作時間，較小分辨率為0.01ms。
●1路通斷檢測，用於檢測繼電器觸點或可控矽的導通/斷開。
●內置精度為0.5級的數字式電壓電流表。

單相交直流電源綜合測試儀技術參數

供電電源	AC220±10%
工作頻率	50Hz
功率消耗	≤250VA
電源輸出	Power1 – DC24V（50W）、DC48V（50W）、AC220V（50VA）
電源輸出	Power2 – 48V、220V、550V AC（100VA）/DC（100W）
測量精度	Power2 – 電壓±0.5% 電流±0.2%
延時範圍	0.001~999s 觸點觸發/通電觸發
通斷測試	NO/NC（無源）
散熱方式	風扇冷卻
尺寸大小	W536×H200×D354mm
耐壓要求	AC：2KV（1min），電源/輸入端/輸出端之間

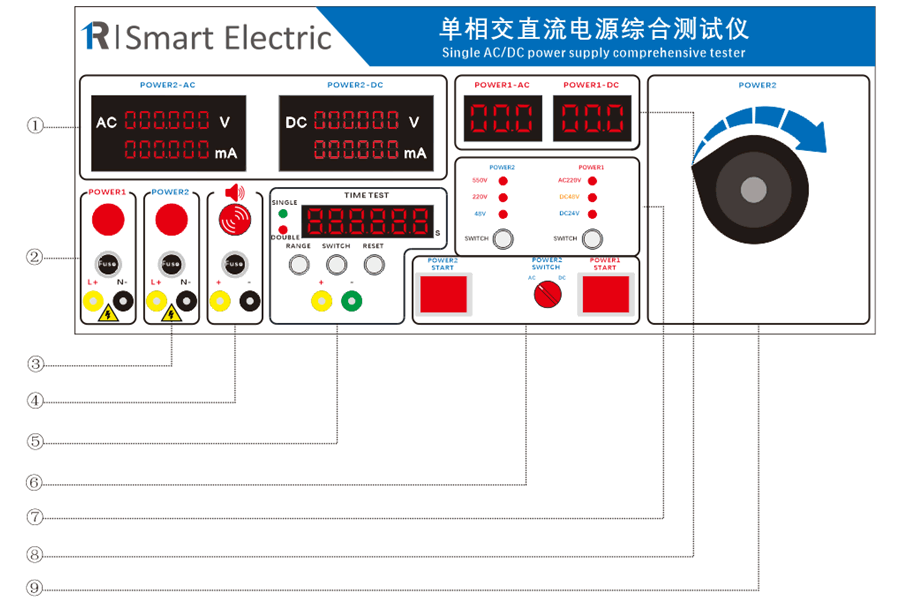

單相交直流電源綜合測試儀麵板說明

1、Power2輸出回路電壓電流顯示。
2、Power1輸出回路狀態指示燈、熔斷絲、輸出插座。
3、Power2輸出回路狀態指示燈、熔斷絲、輸出插座。
4、通斷測試回路蜂鳴器、熔斷絲、輸出插座。
5、延時測試回路延時顯示、單雙路指示/切換按鈕、複位按鈕、量程切換按鈕、輸出插座。
6、Power1、Power2輸出控製按鈕、Power2輸出AC/DC切換開關。
7、Power1、Power2輸出量程指示燈、切換按鈕。
8、Power1輸出回路電壓顯示。
9、Power2輸出電壓調節。
