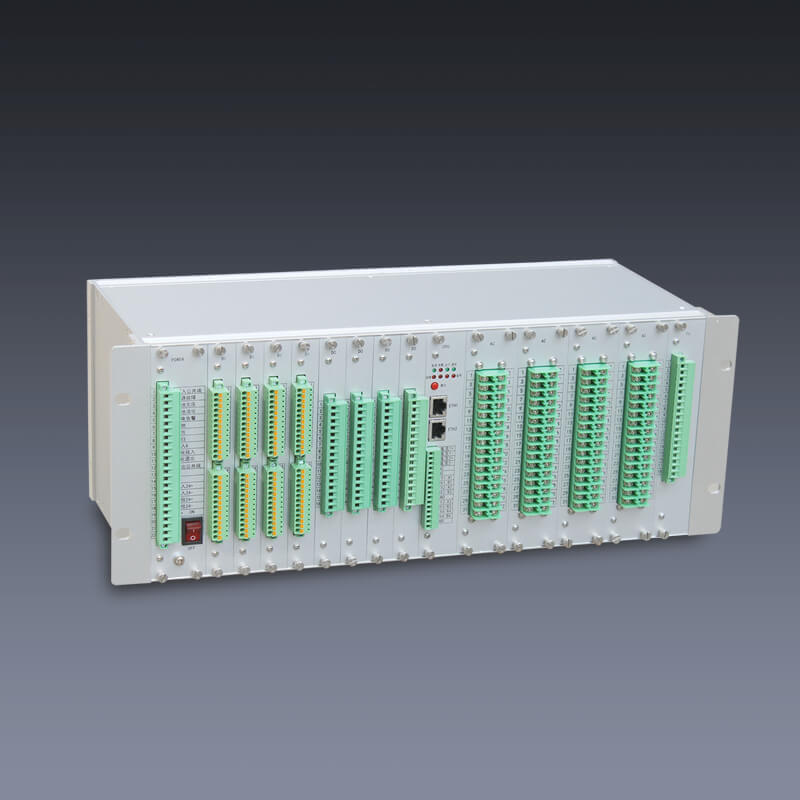

  • DTU配網自動化終端
  • 所屬類別：電力綜合自動化係統

  • DTU配網自動化終端是菠萝蜜视频在线观看電力研發出的全新一代配電終端。具有靈活組態配置功能、WEB 發布功能、獨立保護插件功能。是集成DTU、線路保護 及通信設備管理於一體的新型配電網自動化終端。DTU配電終端的功能模塊能實時監測10~35KV線路電壓、線路電流、零序電流、設備狀態等運行及故障信息，並能完成遙信、遙測、遙控功能，實現配網自動化的實時監控。

    我要詢價留言

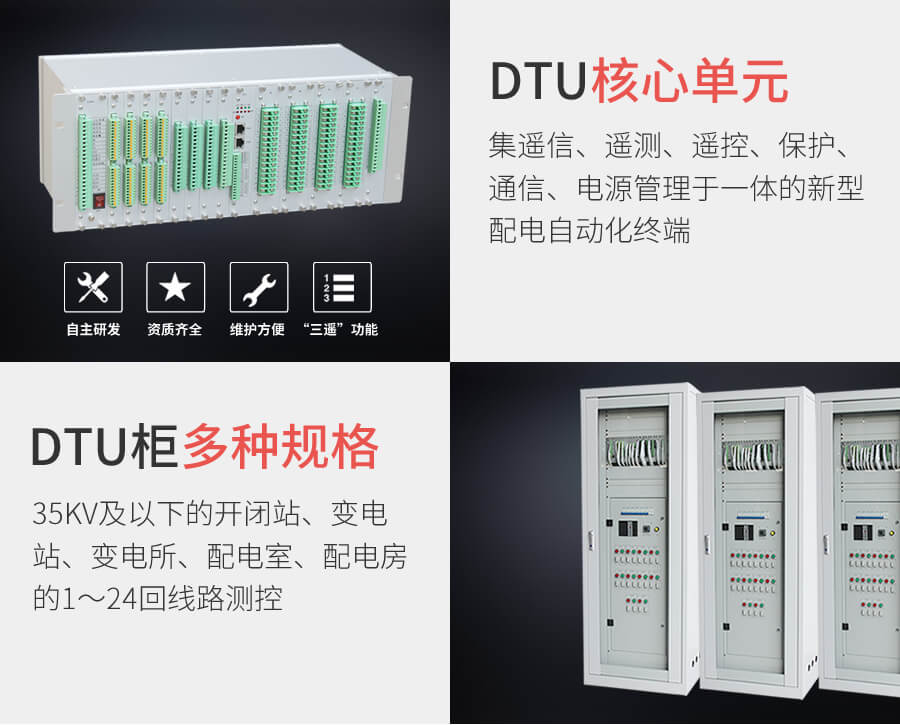

    • 配網自動化站所終端DTU

  • 一體式設計 采用模塊化一體式設計，遙信、遙測、遙控、通信、電源管理於一體，配網終端DTU采用插拔式結構設計。

  • 故障檢測功能 DTU可靈活設置定值，實現電壓越上限、電壓越下限、零序電壓越限、湧流閉鎖、零序電流過流等功能。

  • 高性能軟件平台 32位微處理器和實時嵌入式操作係統為平台，綜合使用了各種硬件、軟件的技術。

  • 安裝方式 DTU站所終端核心單元采用標準機箱，支持前、後接線，整機具備多種結構形式，適合落地、壁掛、櫃體等多種安裝方式。

  • 通訊功能 DTU可與SCADA（數據采集及監控）係統、配電自動化主站、配電自動化二級主站或變電站監控係統通信。

  • 接口豐富 配備2路標準RJ45接口、自適應的網絡接口和4路標準串口支持RS232和RS485。

    • 配網終端DTU優勢

    01

    配網終端DTU安全可靠讓客戶省心

  • 我們是一家集專門研發、設計、製造、銷售及服務於一體的配網自動化終端DTU生產廠家。我們嚴格要求DTU產品的性能，讓客戶省心、放心。
    • 02

    DTU終端模塊

  • 配網終端DTU模塊，價格跟技術更勝一籌，DTU模塊的元器件，性能更穩定。
    • 03

    DTU庫存充足，發貨迅速

  • 我們擁有自己的獨立倉庫，常規的4路、6路、8路、10路、12路、14路、16路、18路、20路、22路、24路DTU長期備有現貨。
    • 04

    擁有強大的實力和反應速度

  • 快速響應解決您的困惑和問題，DTU技術工程師團隊提供配網自動化係統化的解決方案。

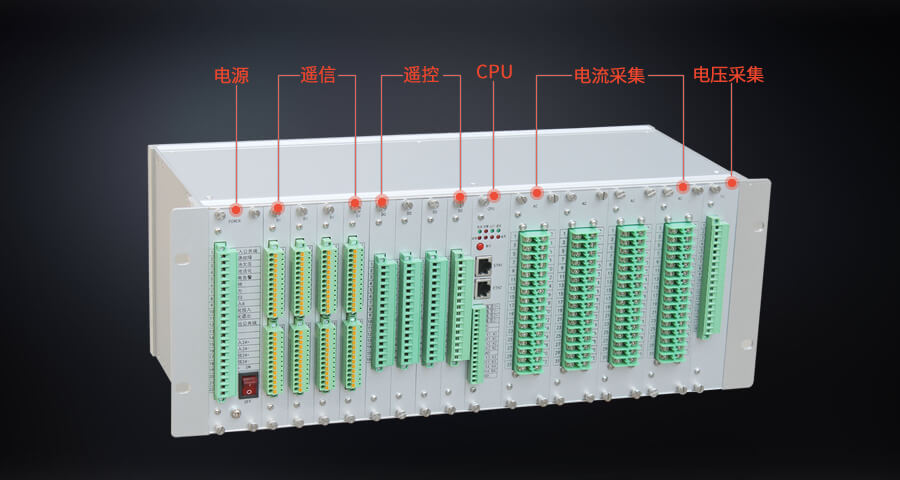

    • 配網終端DTU主要組成

    遙測（YC）功能及接線
    ■采集遙測量：包括 U a、U b、U c、I a、I b、I c、U 0、I 0 等模擬量。
    ■計算三相線電壓、零序電壓、零序電流；（零序電流、零序電壓可計算可直接采集）的遙測量。
    ■計算三相總有功功率的遙測量。
    ■計算三相總無功功率的遙測量。
    ■計算三相總功率因數遙測量。
    ■計算頻率遙測量。
    ■可對遙測死區範圍設置功能。
    ■具有曆史數據存儲功能，存儲間隔最小15分鍾，存儲容量30天。

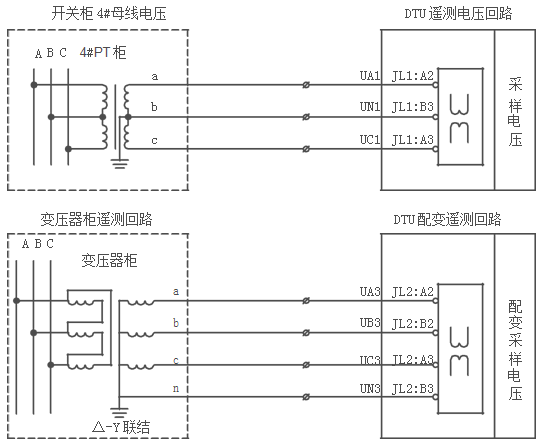

    DTU配網終端遙測功能接線
    遙信（YX）功能及接線
    ■采集遙信變位，事故遙信並可向主站或子站自動上傳。
    ■具備雙位置遙信處理功能。
    ■采集開關和接地刀閘的合、分狀態量信息。
    ■采集終端故障、異常信息等虛擬遙信。
    ■采集遙測越限、過流等虛擬遙信。
    ■集通訊狀態虛擬遙信。

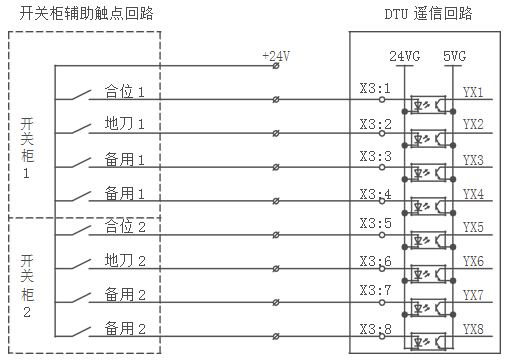

    DTU配網終端遙信功能接線
    遙控（YK）功能及接線
    ■終端接受並執行來自主站或子站的遙控命令，完成開關的分、合閘操作。
    ■具有遠方/就地外部遙信功能。
    ■采取"遙控預製-返送校核-操作執行命令"的方式。
    ■每個遙控接點可以單獨設置動作保持時間。
    ■在同一時刻隻允許選擇一個控製對象。
    ■終端本身可記錄遙控記錄。
    ■外部遙控功能，通過開入位置來執行遙控命令。
    DTU配網自動化終端遙控功能接線
    通訊功能及接線
    ■與SCADA（數據采集及監控）係統、配電自動化(DA/DMS)主站、配電自動化二級主站或變電站監控係統通信。
    ■采集、轉發網絡表，並接受上級站的命令。

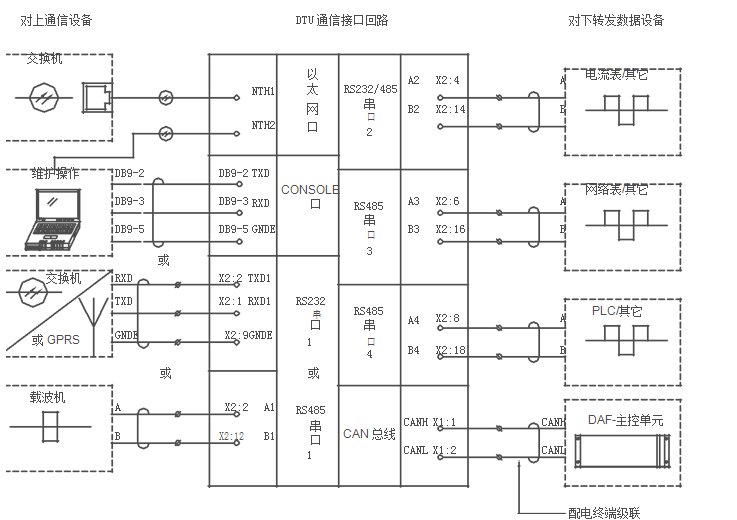

    配網DTU終端通訊功能接線
    DTU配網終端對時功能
    ■具備對時功能，支持SNTP對時方式，接收主站或其它時間同步裝置的對時命令，與主站時鍾保持同步。
    電源管理功能
    ■後備電源在線管理功能，支持定時、周期活化。
    交流采樣
    額定電壓 100V、220V
    額定電流 5A（額定電流為1A的必須在定貨是注明）
    測量精度 電流、電壓：0.5%
    有功、無功、功率因數：1%
    頻率：0.01Hz
    直流采樣
    直流電壓測量範圍 0~60V
    遙信開入
    單板容量 24路，可根據需要擴容至4塊
    信號輸入方式 有源接點
    輸入回路 采用光電隔離
    開入電源 DC24V
    SOE分辨率 小於2毫秒
    事故時遙信變位傳送時間 小於1秒
    防抖動時間 可通過軟件設置0～60000毫秒
    遙控輸出
    單板容量 8點（4路），可根據需要擴容至4塊
    輸出方式 繼電器常開節點
    輸出時間 默認2000毫秒、可設定輸出時間
    接點容量 AC250V,10A；DC48V,8A
    電源
    輸入電源 直流24V/48V；允許偏差+15%～-20%；電壓紋波不大於5%
    後備電源 采用24V/48V電池組（鉛酸或鋰離子）容量可根據要求定製
    通訊
    網絡口 2路標準RJ45口，10M/100M自適應。
    串口 4路標準串口，支持RS232和RS485。後備電源
    通訊參數 波特率：300～115200bps
    數據位：8位
    校驗位：無校驗、偶校驗、奇校驗
    停止位：1位
    通信協議串口 串行接口：DL/T634.5101-2002/IEC608-70-5-101:2002、CDT協議
    以太網絡接口：DL/T634.5104/IEC60870-5-104、101協議
    通信方式 支持基於光纖的網絡通信方式
    支持電力載波通信方式
    支持無線通信(GPRS/CDMA)
    配電站所終端DTU概述
    RVP-D3000配電站所終端（DTU）是集遙信、遙測、遙控、保護、通信、電源管理於一體的新型配電自動化終端，適用於10kV開閉站、配電室、環網櫃、箱變等場所。該終端基於數字信號處理技術和高速工業通信網絡技術，實現高速工業現場總線級聯，個體為“集中監控式”，整體為“智能分布式”。測控終端各功能插件獨立設計，軟硬件組態擴展靈活，支持在線遠程故障診斷、程序升級、數據管理等高級應用功能，維護簡易、操作方便。
    技術優勢
    ●采用測量、控製、保護、通信“四合一”一體化設計，實現開閉所、環網櫃、箱變智能解決方案。
    ●核心單元采用標準機箱，支持前/後接線，整機具備多種結構形式，適合落地、壁掛、櫃體等安裝方式。
    ●功能插件獨立設計、總線式結構，功能擴展方便，支持熱插拔。
    ●硬件平台統一，基於雙CPU技術，高速DSP+ARM係統，成熟保護及測控算法，保證數據采集的準確及快速性。
    ●裝置元件采用工業品級軍品級，滿足IEC6100-4-IV(最嚴酷等級)電磁兼容要求，適應電力戶外惡劣環境。
    ●軟硬件靈活組態配置，產品適用性強，能提供多回路監控、高低壓同時在線監測功能。
    ●通信管理機功能，支持多種通信方式，可配置多種通信規約，並具備數據轉發功能。
    ●電源智能監控及管理技術，自主判斷交流失電、蓄電池欠壓，實現蓄電池的自動無擾切換、充放電、活化管理功能。
