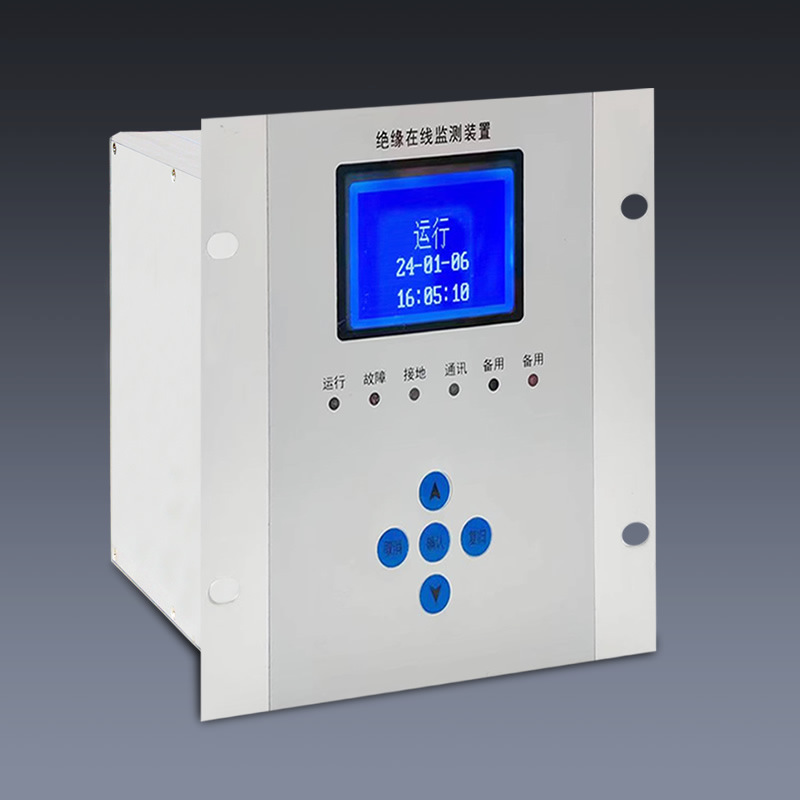

絕緣在線監測裝置

所屬類別：微機保護裝置

產品型號

RHS6022

適用範圍

0.4kV~35kV

工作電源

AC85~265V，DC120~370V

阻性電流

10µA～10mA

容性電流

100µA～300mA

電容比值

1:1000～1000:1

相位

-180°～180°

我要詢價留言

產品詳情
相關產品
產品類目
項目業績

RHS6022絕緣在線監測裝置概述

電網運行設備在線監測裝置是一種能夠在線監測高壓電力電纜絕緣狀態的裝置，絕緣在線監測裝置為診斷電纜早期缺陷和事故隱患、控製突發性絕緣事故、監測電氣設備絕緣性能的好壞提供了有效的信息，並直接影響設備的安全可靠運行。廣泛應用於0.4kV～35kV電力係統中，當診斷出運行設備故障時，指示燈、蜂鳴器同時報警、告警繼電器動作，以便於設備維護人員及時了解電纜線路絕緣狀態。並且，絕緣在線監測裝置還具有RS485通信接口，以便於與上位機進行通信。

功能介紹

●實時監測高壓電力電纜的泄露電流。
●實時監測高壓電力電纜的三相不平衡度。
●介質損耗實時監測及超值報警。
●電纜絕緣阻值實時監測及超值報警

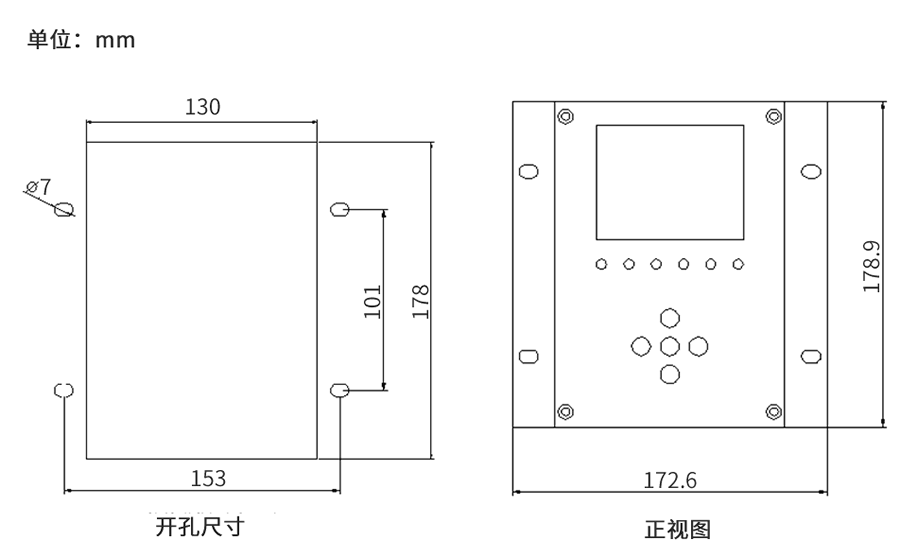

絕緣在線監測裝置外形及開孔尺寸

絕緣在線監測裝置技術參數

項目	參數
工作電源	85~265VAC，120~370VDC
絕緣性能	外殼和端子間＞100MΩ
適用電壓等級	0.4～35KV
電流信號	Ix或In=70µA～700mA
電壓信號	Un=3V～300V
介質損耗	tanδ=-500%～500%
電容量	Cx=10pF～0.3µF
電容比值	Cx:Cn=1:1000～1000:1
阻性電流	Irp=10µA～10mA
容性電流/td>	Icp=100µA～300mA
相位	α=-180°～180°
頻率	45Hz～55Hz
泄漏電流測量範圍	50µA～20mA
工作溫度	-20℃～65℃
工作濕度	≤95%RH
