防逆流保護裝置光伏箱的概述 上海菠萝蜜视频在线观看電力的光伏防逆流裝置箱是用於光伏並網發電係統中。光伏防逆流裝置箱主要是將防逆流保護裝置、多功能電力儀表、控製按鈕、指示燈、小型斷路器、浪湧保護器、接觸器、熔斷器、光伏隔離開關等電力元器件安裝於一個箱體內。用來滿足光伏電站的“自發自用、餘電不上網”的目的。以往的模式的大部分都是采用常規逆功率保護，但常規的逆功率保護裝置主要是用於發電機，該裝置的保護原理簡單，出口單一，且不具備功率恢複功能；若將其應用於新能源發電項目，當出現逆功率時保護裝置動作出口，直接斷開並網點開關，還需要用戶手動重新啟用，造成用戶使用門檻偏高。而采用防逆流保護裝置的光伏防逆流並網箱可通過監測產權分界點功率的實際值，與設定的整定控製功率臨界定值進行比較，用於光伏發電係統的自動投入或切除。 達到控製產權分界點的功率方向，防止餘電上網以及提高新能源發電消納水平的目的。

防逆流保護裝置在防逆流光伏箱中的配置要求 防逆流保護裝置主要針對低壓配電網側的光伏並網發電係統，一般認為光伏發電功率不大於並網側上級配電變壓器容量的20%是合適的。目前，電網公司通常要求光伏並網係統為不可逆流發電係統，即光伏並網係統所發的電由本地負荷消耗，多餘的電不允許通過低壓配電變壓器向上級電網逆向送電。在並網發電係統中，由於外部環境是不斷變化的，為了防止光伏並網係統逆向發電，係統需要配置1套防逆流保護裝置。通過實時監測配電變壓器低壓出口側的電壓、電流信號來調節光伏發電係統的發電功率，從而達到光伏並網係統的防逆流功能，其原理圖如下所示。

光伏防逆流保護裝置在光伏防逆流箱中實現的作用 防逆流光伏箱主要實現自發自用餘電不上網的作用。一般認為光伏發電功率不大於並網側上級配電變壓器容量的20%是合適的。目前，電網公司通常要求光伏並網係統為不可逆流發電係統，即光伏並網係統所發的電由本地負荷消耗，多餘的電不允許通過低壓配電變壓器向上級電網逆向送電。在並網發電係統中，由於外部環境是不斷變化的，為了防止光伏並網係統逆向發電，係統需要配置1套防逆流保護裝置。通過實時監測配電變壓器低壓出口側的電壓、電流信號來調節光伏發電係統的發電功率，從而達到光伏並網係統的防逆流功能。

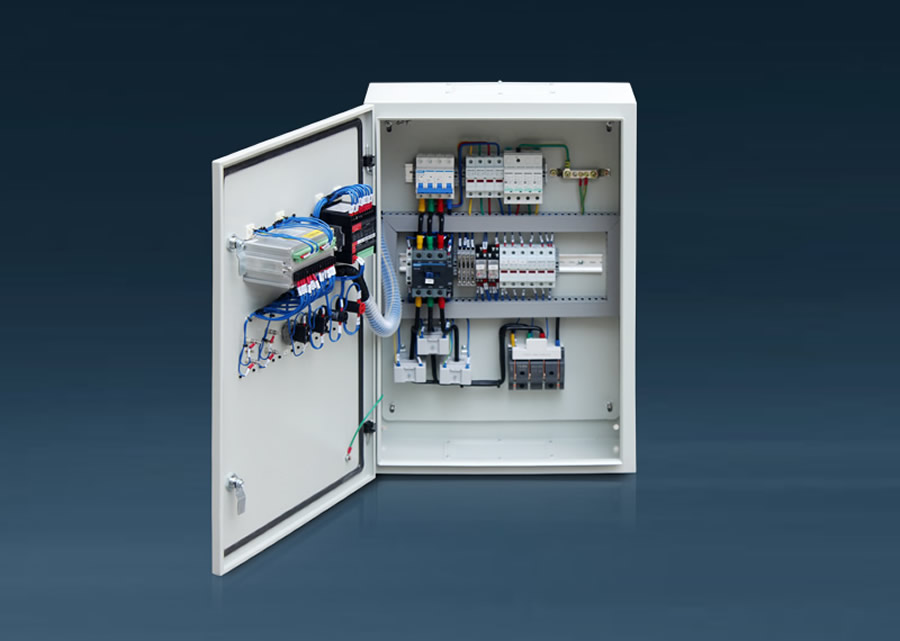

防逆流保護箱的主要硬件組成 防逆流保護裝置
用於檢測產權分界點的電流、電壓等數據，計算出實時功率值、功率方向等。是構成防逆流光伏箱的主要元器件，可以防止電流逆流，保證電力係統的安全和穩定運行。當光伏板產生的電流超過係統的需求時，防逆流保護裝置會自動關閉，以防止電流逆流回電網，確保電力係統的安全。
多功能儀表
用於查看當前實時光伏發電電壓、電流、功率等數據，還用於發電電度的計算。
浪湧保護器
用於保護當前櫃體內的電子設備、儀器儀表、通訊線路。
隔離刀閘
用於建立可靠的絕緣間隙，將需要檢修的設備或線路與電源用一個明顯斷開點隔開，以保證檢修人員和設備的安全。
輸入開關
用於光伏發電輸出時的短路、接地保護。
並網接觸器
配合防逆流控製器斷開、合上光伏發電係統，適用於頻繁操作。
