ZZS-7/13分閘、合閘、電源監視繼電器

文章類別：ZZS-7/1型分合閘電源監視繼電器

文章概述

產品型號：ZZS-7/13
觸點形式：2常開3常閉
動作延時：≤15ms
額定電壓：24V、48V、110V、220V（AC/DC）

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

ZZS-7/13分閘、合閘、電源監視綜合控製裝置又稱為分合閘電源監視繼電器，主要用於直流或交流操作的各種自動控製線路中，可以直接控製分閘、合閘回路，監視控製電源，並方便調節合閘延時，電源監視斷電延時。

主要技術參數

ZZS-7/13結構和工作原理

●體積小，功能強，非常適合安裝於小型抽屜櫃，和其它需要使用繼電器的場所。
●ZZS-7/13出口控製中間采用進口高性能密封繼電器，防潮、防塵、不斷線、可靠性高，而且有電源指示及動作指示，電氣壽命長，機械壽命長。

ZZS-7/13觸點形式及返回時間

型號	觸點形式	動作延時	合閘返回延時	其它回路返回延時
ZZS-7/1	3常開2常閉	≤15ms	≤15ms	15ms~2s可調
ZZS-7/11	2常開3常閉	≤15ms	≤15ms	15ms~2s可調
ZZS-7/12	1常開4常閉	≤15ms	≤15ms	15ms~2s可調
ZZS-7/13	2常開3常閉	≤15ms	≤15ms	15ms~2s可調
ZZS-7/14	2常開1常閉1轉換	≤15ms	≤15ms	15ms~2s可調
ZZS-7/102	3常開2常閉	≤15ms	≤15ms	15ms~2s可調
ZZS-7/19	4常開1常閉	≤15ms	≤15ms	15ms~2s可調
ZZS-7/193	4常開1常閉	≤15ms	≤15ms	15ms~2s可調

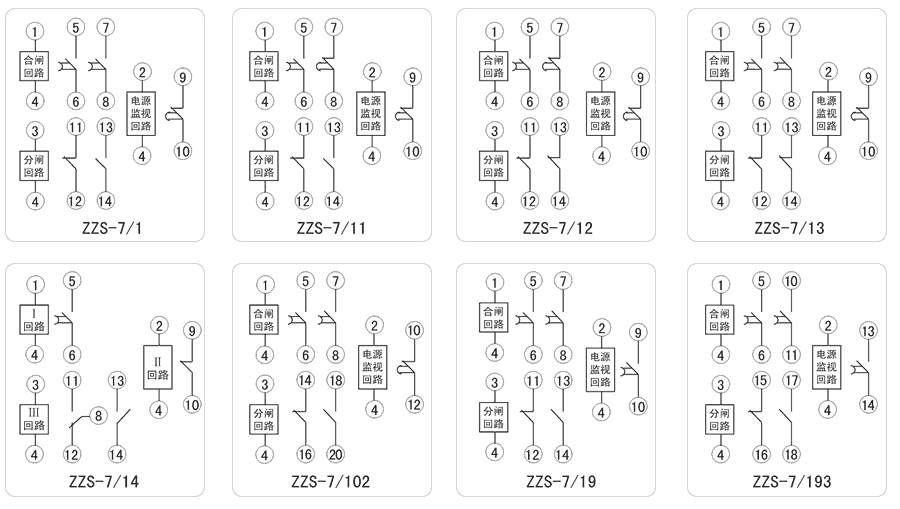

接線圖

ZZS-7/13技術參數

額定參數
直流額定電壓	24V、48V、110V、220V可選
交流額定電壓	24V、48V、110V、220V可選
直流動作電壓	≤70%額定電壓
交流動作電壓	≤75%額定電壓
動作時間	≤15ms
返回延時	合閘回路≤15ms，其它回路15ms~2s可調
返回電壓	≤20%
功耗	≤10W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
