HZH-110VDC-2H-2H-1H綜合控製繼電器

文章類別：HZH型綜合控製繼電器

文章概述

產品型號：HZH-110VDC-2H-2H-1H
觸點形式：5常開
動作時間：≤15ms
額定電壓：DC110V

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

HZH-110VDC-2H-2H-1H綜合控製繼電器又稱為分閘、合閘、電源監視控製繼電器，適用於直流或交流操作的各種自動控製線路中，可以直接控製分閘回路、合閘回路並監視控製電源，具有電源指示和動作指示，方便調節合閘延時，電源監視斷電延時。具有體積小，功能強大，HZH-110VDC-2H-2H-1H適合安裝於小型抽屜櫃中，用於開關合位監視、跳位監視、電源監視、斷路器監視。

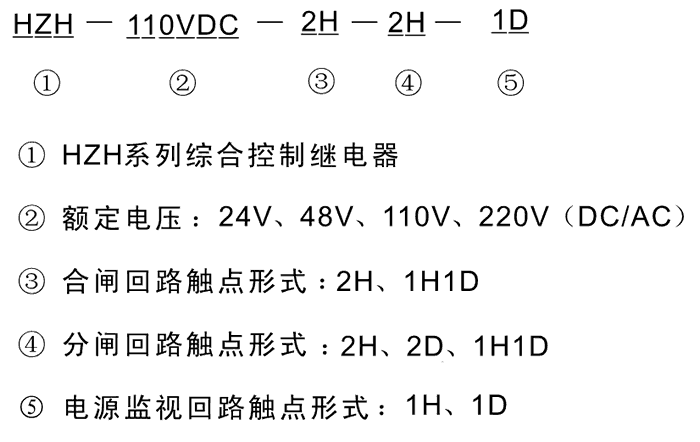

HZH-110VDC-2H-2H-1H型號及其含義

HZH-110VDC-2H-2H-1H觸點形式及動作時間

型號	觸點形式	額定電壓	動作時間	返回時間
HZH-24VDC-2H-1H1D-1D	3常開2常閉	DC：24V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
HZH-48VDC-2H-1H1D-1D	3常開2常閉	DC：48V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
HZH-110VDC-2H-1H1D-1D	3常開2常閉	DC：110V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
HZH-220VDC-2H-1H1D-1D	3常開2常閉	DC：220V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
HZH-24VAC-2H-1H1D-1D	3常開2常閉	AC：24V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
HZH-48VAC-2H-1H1D-1D	3常開2常閉	AC：48V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
HZH-110VAC-2H-1H1D-1D	3常開2常閉	AC：110V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
HZH-220VAC-2H-1H1D-1D	3常開2常閉	AC：220V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
HZH-24VDC-1H1D-1H1D-1D	2常開3常閉	DC：24V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
HZH-48VDC-1H1D-1H1D-1D	2常開3常閉	DC：48V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
HZH-110VDC-1H1D-1H1D-1D	2常開3常閉	DC：110V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
HZH-220VDC-1H1D-1H1D-1D	2常開3常閉	DC：220V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
HZH-24VAC-1H1D-1H1D-1D	2常開3常閉	AC：24V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
HZH-48VAC-1H1D-1H1D-1D	2常開3常閉	AC：48V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
HZH-110VAC-1H1D-1H1D-1D	2常開3常閉	AC：110V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
HZH-220VAC-1H1D-1H1D-1D	2常開3常閉	AC：220V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
HZH-24VDC-2H-2D-1D	2常開3常閉	DC：24V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
HZH-48VDC-2H-2D-1D	2常開3常閉	DC：48V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
HZH-110VDC-2H-2D-1D	2常開3常閉	DC：110V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
HZH-220VDC-2H-2D-1D	2常開3常閉	DC：220V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
HZH-24VAC-2H-2D-1D	2常開3常閉	AC：24V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
HZH-48VAC-2H-2D-1D	2常開3常閉	AC：48V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
HZH-110VAC-2H-2D-1D	2常開3常閉	AC：110V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
HZH-220VAC-2H-2D-1D	2常開3常閉	AC：220V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
HZH-24VDC-2H-2H-1H	5常開	DC：24V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
HZH-48VDC-2H-2H-1H	5常開	DC：48V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
HZH-110VDC-2H-2H-1H	5常開	DC：110V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
HZH-220VDC-2H-2H-1H	5常開	DC：220V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
HZH-24VAC-2H-2H-1H	5常開	AC：24V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
HZH-48VAC-2H-2H-1H	5常開	AC：48V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
HZH-110VAC-2H-2H-1H	5常開	AC：110V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
HZH-220VAC-2H-2H-1H	5常開	AC：220V	≤15ms	分閘回路≤15ms，其它回路15ms~2s

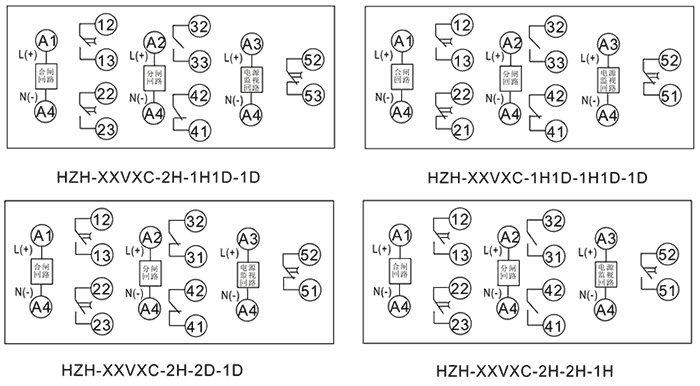

接線圖

HZH-110VDC-2H-2H-1H技術參數

額定參數
直流額定電壓	24V、48V、110V、220V可選
交流額定電壓	24V、48V、110V、220V可選
直流動作電壓	≤70%額定電壓
交流動作電壓	≤85%額定電壓
動作時間	≤15ms
返回時間	分閘回路≤35ms，其它回路15ms~2s
返回值	≥10%額定值
功耗	≤10W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
