  • RWG-D係列無輔源兩相過流繼電器
  • 所屬類別:過流繼電器
  • 觸點形式

    1動合、1動合1信號、1轉換、1轉換1信號

    額定電流

    2~20A(無輔助電源),極差0.1A

    速動倍速整定

    2~9.9倍,極差0.1倍

    速動延時整定

    0~0.9S,極差0.1S

    定時限延時整定

    0.1~99.9S,極差0.1S

    反時限曲線K值

    0.1~99.9

    我要詢價留言

    • RWG-D係列無源兩相過流繼電器概述
      無源兩相過流繼電器具有定時限和反時限特性,適用於發電機、變壓器及輸配電係統的繼電器保護裝置中。在設備過負荷或短路時,能按預定的時限可靠動作,發出信號或切除故障部分,保護設備及輸配電係統安全。本繼電器將A、C兩相電流信號同時輸入,每相電流具有相同的整定條件。將輸入的兩相信號進行隨機比較,取電流較大的一相信號進入運算處理,以決定繼電器的輸出動作。繼電器動作後,動作燈可清楚記憶指示是A相或C相過負荷或速斷故障。方便值班人員分析故障原因。RWG-D係列無源兩相過流繼電器為集成電路型繼電器,采用數碼開關整定電流值,直觀方便,改變整定值無須檢驗,整定範圍為2~20A(級差為0.1A)。具有精度高、功耗小、動作時間快、返回係數高等特點,是GL型過流繼電器理想的更新換代產品。

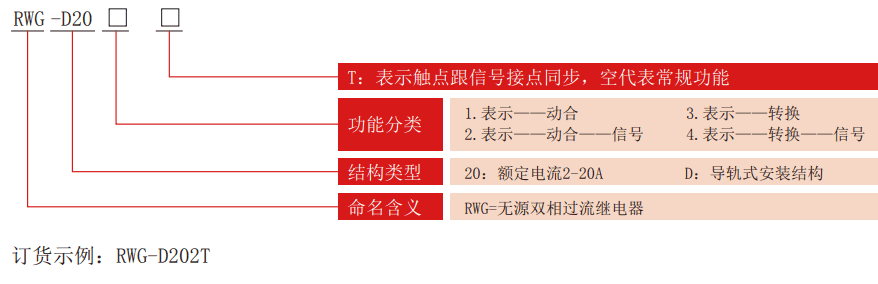

      RWG-D係列無源兩相過流繼電器型號分類及含義
      RWG-D係列無源兩相過流繼電器型號分類
      RWG-D係列無源兩相過流繼電器技術參數

      觸點形式

      1動合、1動合1信號、1轉換、1轉換1信號

      額定電流

      2~20A(無輔助電源),極差0.1A

      速動倍速整定

      2~9.9倍,極差0.1倍

      速動延時整定

      0~0.9S,極差0.1S

      定時限延時整定

      0.1~99.9S,極差0.1S

      反時限曲線K值

      0.1~99.9

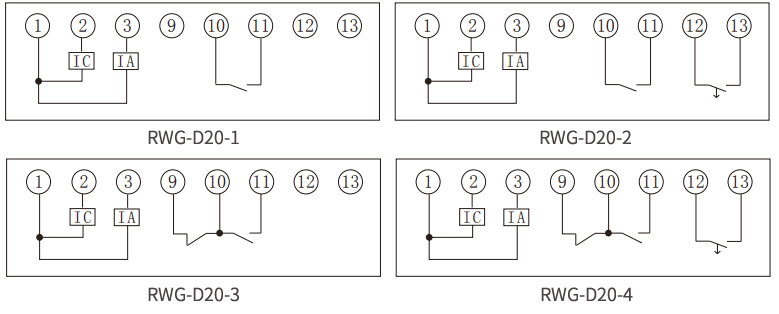

      內部接線圖
      RWG-D係列無源兩相過流繼電器內部接線圖
      外形及安裝開孔尺寸
      RWG-D係列無源兩相過流繼電器外形及安裝尺寸
