RWL係列無輔源電流繼電器

所屬類別：電流繼電器

觸點形式

1開1閉、2常開、2常閉

整定範圍

2~99.9A（極差0.1A）

輔助電源

無需輔助電源

返回係數

0.85~0.95

安裝結構

凸出式固定、凸出式插拔、嵌入式插拔

接線方式

凸出式前接線、凸出式後接線、板前/板後接線

我要詢價留言

產品詳情
相關產品
產品類目
項目業績

RWL係列無輔源電流繼電器概述

RWL係列電流繼電器用於發電機、變壓器和輸電線的過負荷和短路保護裝置中作為啟動元件。采用集成電路型繼電器，具有精度高、功耗小、動作時間快，返回係數高、整定直觀方便、範圍寬等特點。無需提供直流輔助電源可替代電磁型電流繼電器。RWL係列電流繼電器根據安裝結構分為：RWL-10（凸出式固定結構）、RWL-20（凸出式插拔結構）、RWL-30（嵌入式插拔結構）分別替代DL-10、DL-20、DL-30等係列電磁型電流繼電器。RWL係列電流繼電器采用撥碼開關整定電流值，整定範圍為2~99.9A，改變整定值無需校驗，整定範圍寬，有利於用戶壓縮庫存品種。

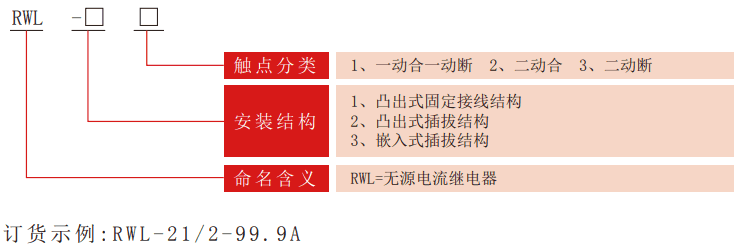

RWL係列無輔源電流繼電器型號分類及含義

RWL係列無輔源電流繼電器技術參數

觸點形式

1開1閉、2常開、2常閉

整定範圍

2~99.9A（極差0.1A）

輔助電源

無需輔助電源

返回係數

0.85~0.95

安裝結構

凸出式固定、凸出式插拔、嵌入式插拔

接線方式

凸出式前/後接線、板前/板後接線

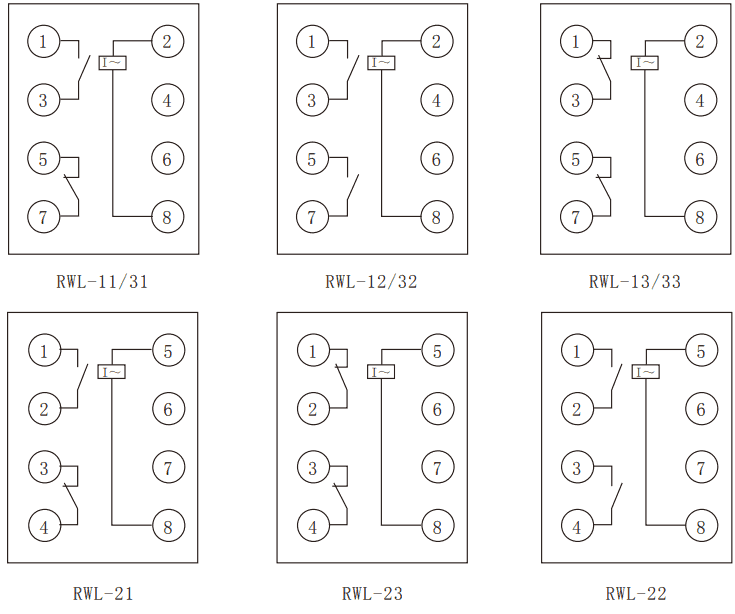

內部接線圖

RWL-10凸出式固定結構外形及接線方式

RWL-20凸出式插拔結構外形及接線方式

RWL-30嵌入式插拔結構外形及接線方式
