SS-94B/2-1時間繼電器

文章類別：SS-94B型時間繼電器

文章概述

產品型號：SS-94B/2-1
延時範圍：1-9999S
延時級差：1s
延時類型：雙延時

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

SS-94B/2-1時間繼電器額定電壓為直流48V、110V、220V三種可選，用於電力係統二次回路的繼電保護及自動控製中，作為延時元件，使被控元件達到所需延時，以實現保護的選擇性配合，保護電力係統安全可靠運行。SS-94B/2-1采用靜態集成電路，具有精度高、動作準確、可靠性高等特點。

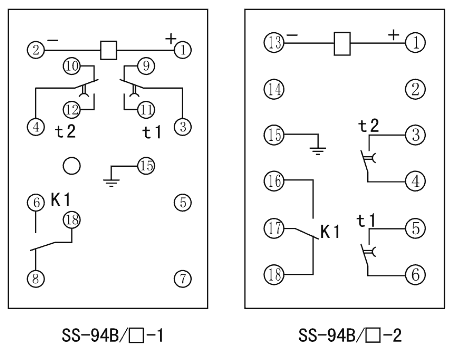

SS-94B/2-1原理圖

采用進口CMOS集成電路構成，利用分頻、計數原理實現延時。標準時鍾脈衝由石英晶體振蕩器產生。 SS-94B/2-1時間繼電器一旦施加額定電壓，內部瞬動繼電器動作並出口，同時使晶體起振，產生時鍾脈衝，經分頻後計數器計數，當所計脈衝數達到延時整定值時，觸發器翻轉，驅動執行繼電器動作出口。

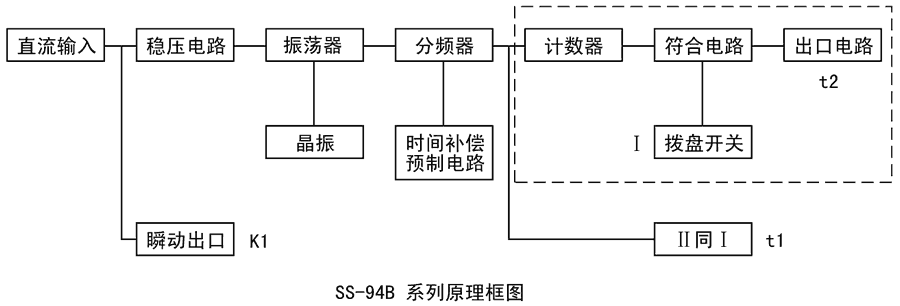

SS-94B/2-1工作原理圖

觸點類型及延時範圍

型號	延時範圍	級差	觸點類型
SS-94B/1-1	0.02ms~99.99s	10ms	雙延時（即兩副可獨立調整延時轉換觸點，1副瞬動轉換觸點）
SS-94B/2-1	1s~9999s	1s	雙延時（即兩副可獨立調整延時轉換觸點，1副瞬動轉換觸點）
SS-94B/1-2	0.02ms~99.99s	10ms	雙延時（即兩副可獨立調整延時動合觸點，1副瞬動轉換觸點）
SS-94B/2-2	1s~9999s	1s	雙延時（即兩副可獨立調整延時動合觸點，1副瞬動轉換觸點）
