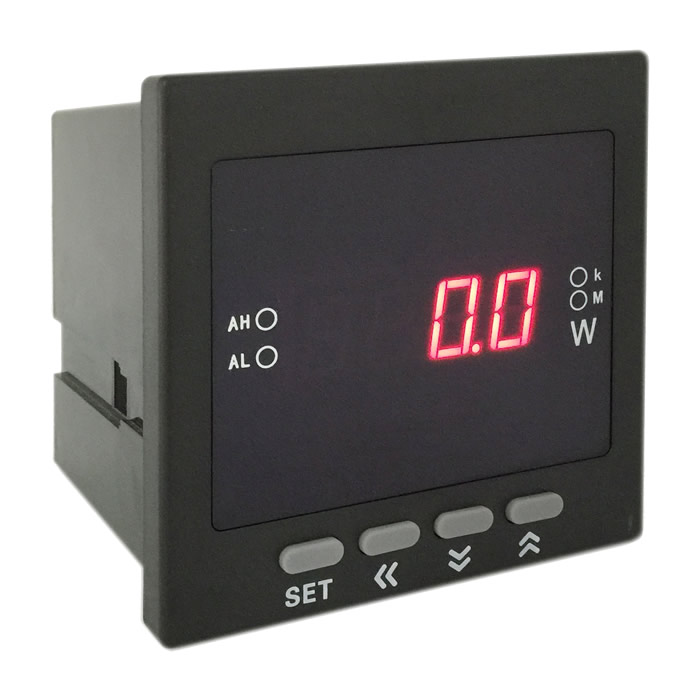

智能型可編程數顯功率表為新一代可編程智能表，主要用於對單相或三相用電線路中的有功功率、無功功率
進行實時測量與指示，並通過RS485接口或模擬量變送輸出接口對被測功率數據進行遠傳。

●采用模塊化設計方式，全SMT生產工藝
●電壓、電流互感器倍率可自由設置
●一路模擬量變送輸出功能（可選），輸出可任意編程設置為0～10mA、0～20mA、4～20mA
●一路上下限報警輸出或兩路開關量遙控輸出功能（可選），報警動作延遲時間可在0~60s範圍內任意設置
●RS485通訊輸出功能（可選），采用標準MODBUS-RTU通訊規約
●可同時具備一路模擬量變送、一路上下限報警和RS485通訊輸出功能
●兩路或四路開關狀態檢測功能（可選）,配合RS485通訊實現開關狀態的”遙信”與”遙測”
●較大較小值查看功能

X：顯示儀表，無輸出功能
K：繼電器觸點輸出
B：模擬量變送輸出
T: RS485通訊接口
S：繼電器觸點輸出+RS485通訊接口
D： 模擬量變送輸出+RS485通訊接口
N：繼電器觸點輸出+模擬量變送輸出+RS485通訊

3.1 有功功率測量顯示範圍：0～999W～999kW～9999MW(單位通過狀態指示燈自動切換)
3.2 無功功率測量顯示範圍：0～999var～999kvar～9999Mvar(單位通過狀態指示燈自動切換)
3.3 測量準確度：±0.5%FS±1字(有功功率)、±1.0%FS±1字(無功功率）
3.4 額定輸入電壓：AC100V、220V、380V(互感器倍率自由設定)
3.5 額定輸入電流：AC 1A或5A(互感器倍率自由設定)
3.6 輸入信號頻率範圍：45.00～65.00Hz
3.7 輸入回路功耗：電壓＜1VA 、電流＜0.5VA
3.8 分辨力：為1W，小數點自動移位
3.9 采樣速率：約3次/s
3.10 溢出指示：顯示字符“HHHH”或“LLLL”
3.11 極性指示：可顯示反向功率，負信號自動顯示“-”
3.12 輔助電源：AC/DC 85～264V 功耗：＜3VA
3.13 報警輸出：上下限報警同一繼電器輸出,觸點容量為AC250V/2A、DC30V/2A。
3.14 變送輸出：可自由設置為DC0～10mA、0～20mA或4～20mA，準確度±0.5%FS，與信號輸入及
輔助電源之間電氣隔離, 輸出負載電阻：≤250Ω
3.15 通訊接口：RS485串行通訊，采用MODBUS_RTU通訊規約
3.16 通訊波特率：1200bit/s、2400bit/s、4800bit/s、9600bit/s可選
3.17 工作環境：溫度-10～50℃，濕度≤85%RH的無腐蝕性場合
