JX-12信號繼電器

文章類別：JX型信號繼電器

文章概述

產品型號：JX-12
啟動類型：電流型
額定電流：0.01A~2A通用
安裝方式：導軌安裝

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

JX-12信號繼電器應用於直流操作保護線路中，作為信號指示器用。繼電器由電流或電壓動作，燈光信號，磁保持，手複歸或電複歸。可靠性好，可替代原有的DX-11、DX-11A係列、DX-8、DX-8G係列，DXM-2A係列，DX-30係列等電磁型信號繼電器。JX-12采用導軌安裝結構，具有接線方便、多個拚接、整定精度高、動作準確等特點。

JX-12型號及其含義

JX-12工作原理

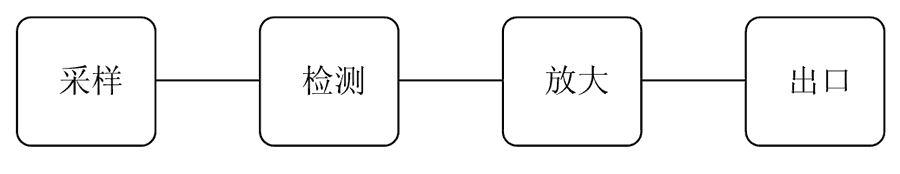

JX-12工作原理圖

JX-12信號繼電器由光電耦合和電阻等器件組成采樣檢測回路。當被測信號到達一定值時，光耦開通，開通信號經一個運算放大器放大，推動後級出口回路，使出口繼電器動作。並由自保持回路進行自保持，在啟動回路信號消失後繼電器依然處於動作狀態，隻有在按下複歸按鈕或在複歸端施加複歸電壓後，繼電器方可返回。

JX-12主要特點

■動作速度快，克服了原電磁式繼電器不能指示真空開關快速動作信號的缺陷。
■既具有就地複歸方式，又具有遠方複歸方式，可實現遠程控製。
■JX-12的複歸方式有通電與斷電兩種，以便用戶靈活選擇。
■既有電保持，又有磁保持，信號記憶可靠，帶有多組動合觸點，既可接入LED光字牌或白熾燈光字牌，也能滿足遠傳要求。
■電流啟動型啟動電流通用範圍寬（0.01~2A），極大地便於用戶選型和壓縮庫存。
■可導軌安裝也可麵板開孔安裝。

JX-12啟動類型及額定值

型號	啟動類型	啟動值	可替代型號
JX-11	電壓型	DC48V、DC110V、DC220V	DX11、DX11A
JX-12	電流型	0.01A~2A	DX11、DX11A
JX-21	電壓型	DC48V、DC110V、DC220V	DX8
JX-22	電流型	0.01A~2A	DX8
JX-31	電壓型	DC48V、DC110V、DC220V	DX31A、DX31B
JX-32	電流型	0.01A~2A	DX31A、DX31B
JX-21A	電壓型	DC48V、DC110V、DC220V	DX8
JX-21B	電壓型	DC48V、DC110V、DC220V	DX8

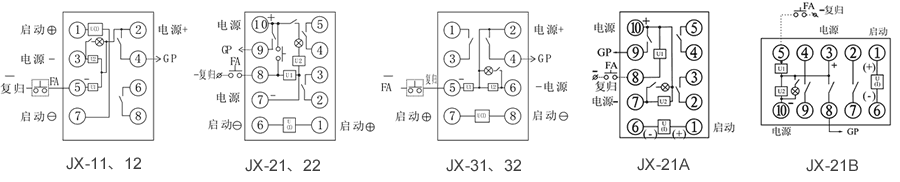

接線圖

JX-12技術參數

額定參數
電壓型啟動值	DC48V、110V、220V可選
電流型啟動值	0.01A~2A
功耗	≤5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
