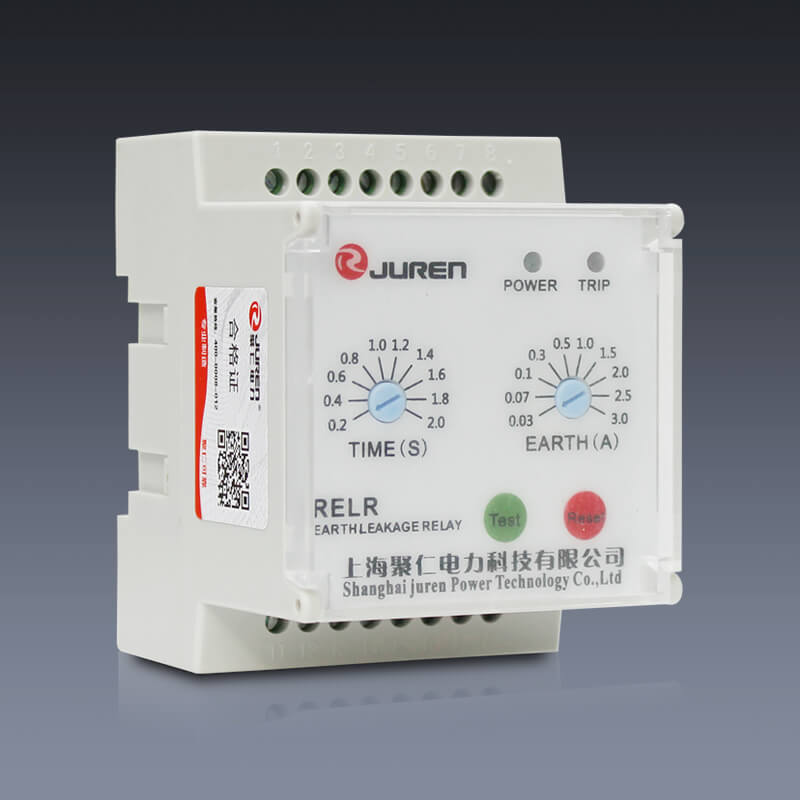

JHOK-ZBZ101可調漏電繼電器

適用於電源係統中心點直接接地的低壓配電係統。基於MCU的密集型設計，用於電動機和配電係統的接地保護，采用零序電流檢測法。漏電動作電流值可調，具有遠方複歸功能和遠方試驗功能。額定漏電動作電流0.03-3A可調，動作時間0.2~2S檔可調。

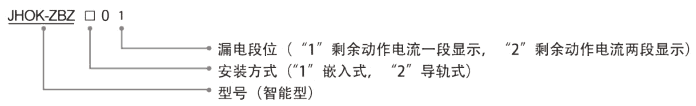

JHOK-ZBZ101漏電繼電器型號分類及含義

主要特點

■基於MCU的密集型設計；
■用於電動機和配電係統的接地保護；
■JHOK-ZBZ101采用零序電流檢測法；
■TEST鍵提供力一個手動的自檢功能；
■接地電流和跳閘延遲時間是分別調整的；
■綠色LED指示已建立電源，紅色LED指示已跳閘；
■EXTRESET具有遠方複歸功能；
■TEST具有遠方試驗功能。

JHOK-ZBZ101動作電流和不驅動時間

型號	動作電流	動作時間	動作電流精度	互感器孔徑
JHOK-ZBZ101	0.03~3A可調	0.2S~2S	80%~100%	25m、45m、100m
JHOK-ZBZ102	0.03~3A可調	0.2S~2S	80%~100%	25m、45m、100m
JHOK-ZBZ201	0.03~3A可調	0.2S~2S	80%~100%	25m、45m、100m
JHOK-ZBZ202	0.03~3A可調	0.2S~2S	80%~100%	25m、45m、100m

主要技術參數

額定參數
控製電壓	AC220V；DC12V、24V、48V
漏電動作電流	0.03、0.07、0.1、0.3、0.5、1、1.5、2、2.5、3A可調
動作時間	0.2、0.4、0.6、0.8、1、1.2、1.4、1.6、1.8、2S可調
動作電流精度	80%~100%
互感器孔徑	25m、45m、100m
功耗	≤5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米

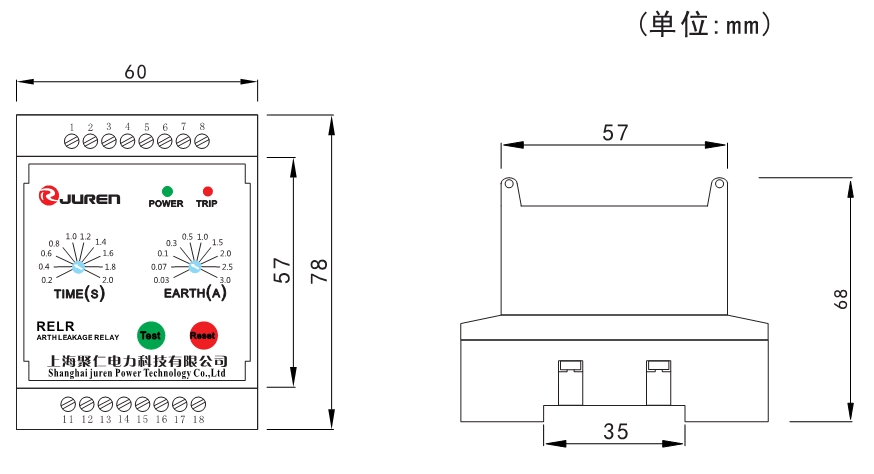

可調漏電繼電器外形及開孔尺寸

可調漏電繼電器操作說明

■TIME是跳閘延時旋鈕，用來調節跳閘延遲時間；
■EARTH是漏電電流調節旋鈕，用來調整檢測漏電電流的大小；
■TEST是自動檢測按鈕，常按TEST鍵,當時間超過TIME設定值時,繼電器會動作跳閘；
■RESET是複位鍵，繼電器動作跳閘後，按下RESET鍵繼電器複位。

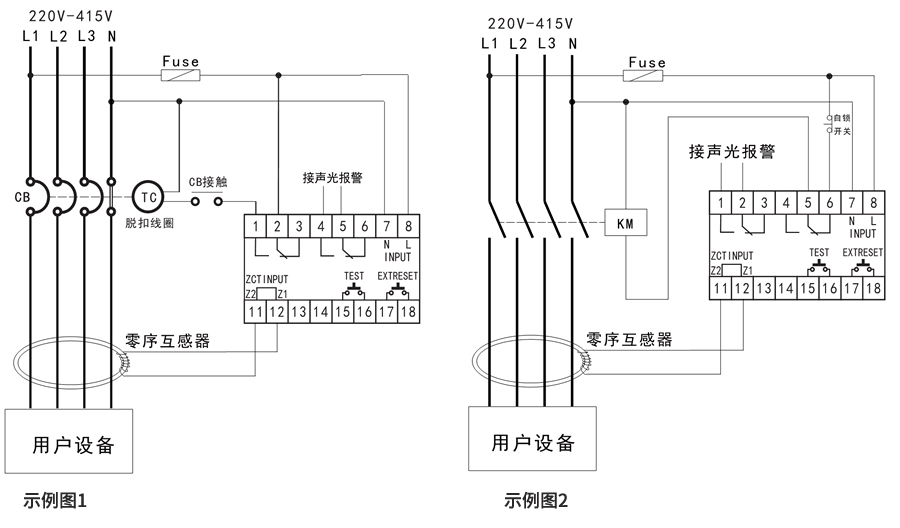

JHOK-ZBZ101接線示例圖

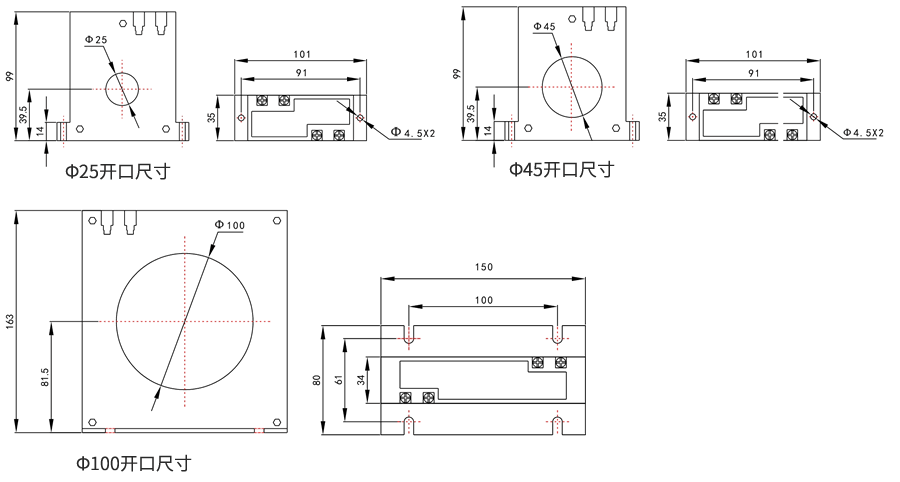

漏電繼電器零序電流互感器參數選型表

型號	開口尺寸	較大額定電流參考值(A)	額定電壓(V)
Y-25	Φ25	0~100	690、660、380
Y-45	Φ45	0~200
Y-100	Φ100	0~630
注：特定產品需提前溝通注明
