JDZY-1130中間繼電器

文章類別：JDZY-1000型中間繼電器

文章概述

產品型號：JDZY-1130
觸點形式：1常開3常閉
工作類型：電壓型中間繼電器
額定電壓：24V、48V、110V、220V（AC/DC）

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

JDZY-1130中間繼電器為電壓型中間繼電器主要用於各種保護和自動控製裝置中，保護和控製回路的觸點數量及觸點容量。其額定電壓為DC24V~220V可選和AC24~380V可選。JDZY-1130采用集成電路具有精度高、功耗小、動作時間快、返回係數高、整定直觀方便、範圍寬等特點，並采用導軌安裝和端子排接線，具有安裝方便、接線簡單等優點。

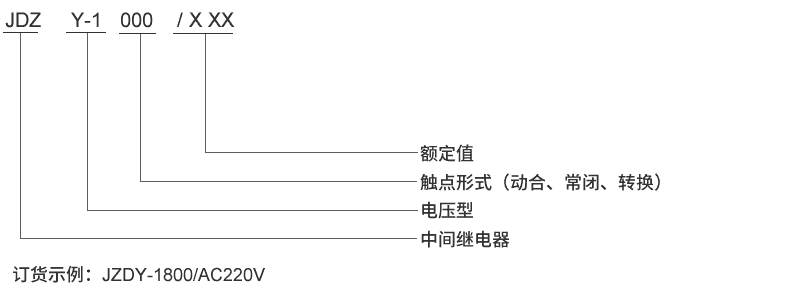

型號及含義

JDZY-1130主要特點

●具有整定方便、級差小、整定範圍寬等特點。
●直流電壓24V、48V、110V、220V可選。
●交流電壓24V、48V、110V、220V、380V可選。
●JDZY-1130采用集成電路和進口元器件，穩定性和可靠性更高。
●采用導軌安裝，對比老式的凸出式結構和插拔結構其安裝更方便。

JDZY-1130觸點形式及延時範圍

型號	觸點形式	額定電壓
JDZY-1100	1常開	AC/DC：24V、48V、110V、220V
JDZY-1010	1常閉	AC/DC：24V、48V、110V、220V
JDZY-1400	4常開	AC/DC：24V、48V、110V、220V
JDZY-1200	2常開	AC/DC：24V、48V、110V、220V
JDZY-1020	2常閉	AC/DC：24V、48V、110V、220V
JDZY-1040	4常閉	AC/DC：24V、48V、110V、220V
JDZY-1001	1轉換	AC/DC：24V、48V、110V、220V
JDZY-1002	2轉換	AC/DC：24V、48V、110V、220V
JDZY-1130	1常開3常閉	AC/DC：24V、48V、110V、220V
JDZY-1120	1常開2常閉	AC/DC：24V、48V、110V、220V
JDZY-1202	2常開2轉換	AC/DC：24V、48V、110V、220V
JDZY-1031	3常閉1轉換	AC/DC：24V、48V、110V、220V
JDZY-1403	4常開3轉換	AC/DC：24V、48V、110V、220V
JDZY-1440	4常開4常閉	AC/DC：24V、48V、110V、220V
JDZY-1004	4轉換	AC/DC：24V、48V、110V、220V
JDZY-1800	8常開	AC/DC：24V、48V、110V、220V
JDZY-1330	3常開3常閉	AC/DC：24V、48V、110V、220V
JDZY-1204	2常開4轉換	AC/DC：24V、48V、110V、220V
JDZY-1006	6轉換	AC/DC：24V、48V、110V、220V
JDZY-1600	6常開	AC/DC：24V、48V、110V、220V
JDZY-1222	2常開2常閉2轉換	AC/DC：24V、48V、110V、220V
JDZY-1080	8常閉	AC/DC：24V、48V、110V、220V
JDZY-1620	6常開2常閉	AC/DC：24V、48V、110V、220V

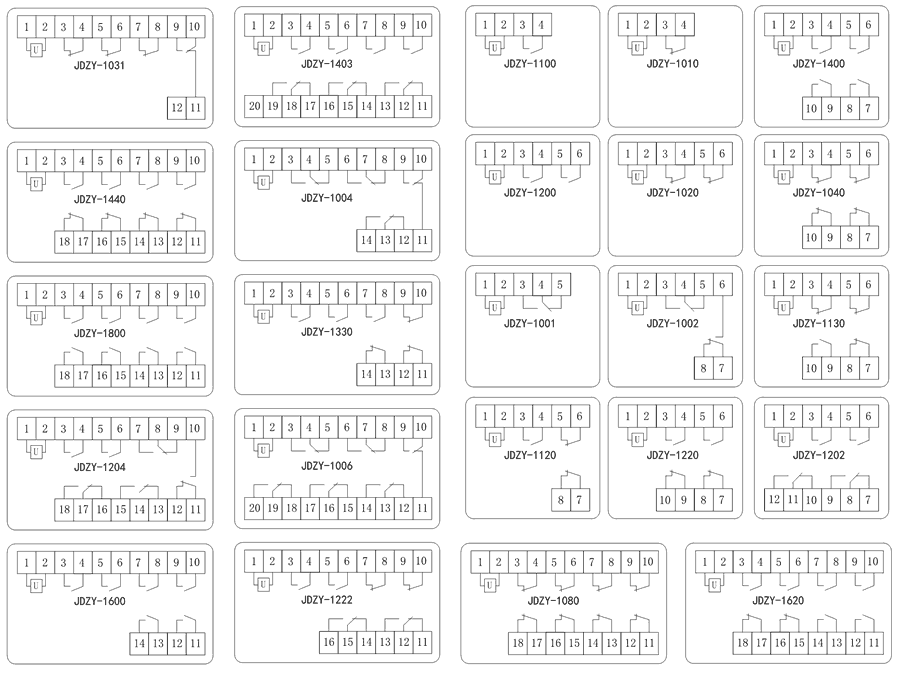

接線圖

JDZY-1130技術參數

額定參數
直流額定電壓	24V、48V、110V、220V可選
交流額定電壓	24、48V、110V、220V、380V可選
直流動作電壓	≤70%額定電壓
交流動作電壓	≤75%額定電壓
返回值	≥5%
功耗	≤2W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
