HBDT-24Q/5同步檢查繼電器

文章類別：HBDT型同步檢查繼電器

文章概述

產品型號：HBDT-24Q/5同步檢查繼電器
安裝方式：凸出式板前接線
輔助電源：380VAC
電壓差：±4V
安裝方式：嵌入式插拔結構

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

HBDT-24Q/5同期繼電器又稱為同步檢查繼電器主要用於發電廠中雙端供電線路的自動重合閘和備用電源自投裝置中，以檢查線路電壓與母線電壓的相位差和幅值差。

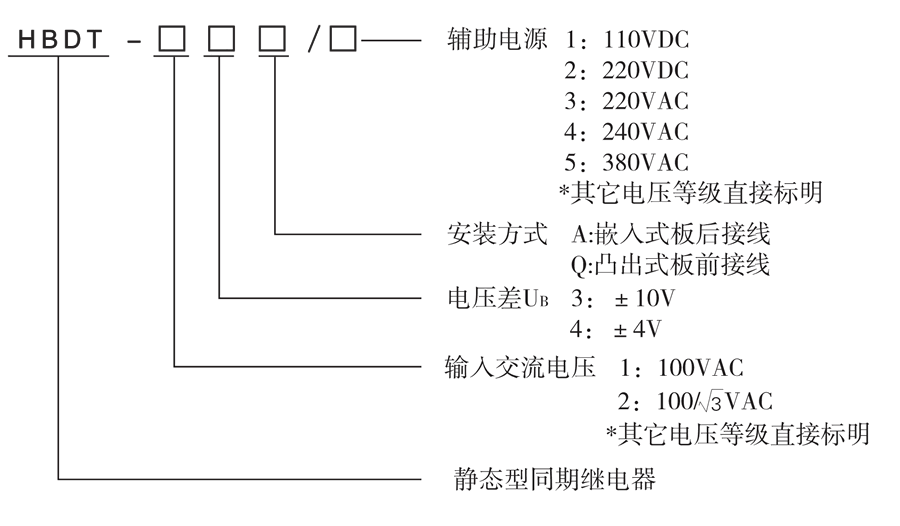

選型說明

HBDT-24Q/5工作原理

1、相位比較回路
母線電壓U_M和線路電壓U_X分別經交流變換器變換HBDT-24Q/5所需的交流電壓，再經50Hz帶通濾去50HZ以外的諧波，經方波形成回路，U_M形成為M方波，U^X形成為X方波；M方波和X方波再經與門1進行相位比較。相位比較采用數字電路，晶振經分頻至計數器的時鍾端CL。當U_M和U_X為正半周時，相應的M方波和X方波為"1"態。當M方波和X方波均為"1"態時，與門1輸出"1"態，計數器控製門Kb設置"1"，計數器計數。
2、壓差比較回路
該回路用於比較HBDT-24Q/5線路電壓U_X與母線電壓U_M的幅值偏差。U_X電壓和U_M電壓分別經交流變換、50Hz帶通、整流和低通濾波，然後相加，再進行電平檢測，經反相器進入與門2，作為相位比較回路的閉鎖條件。

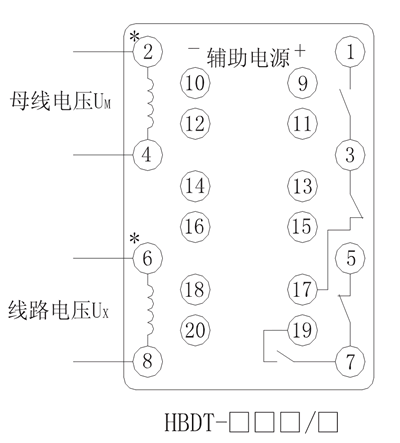

內部接線圖

HBDT-24Q/5技術特點

●采用進口集成電路和元器件構成，具有原理、性能穩定、可靠性高、動作值精度高、離散值小、整定範圍廣、動作和返回速度快、返回係數好、互感器負擔小、耐振動、抗幹擾和絕緣水平高等優點。
●通過繼電器麵板上的撥輪開關可準確整定相位角差△Φ，並標明整定公式，整定直觀、使用方便。
●HBDT-24Q/5調試簡單、方便，在現場無需調節。
●采用電磁型通用繼電器外殼，便於DT-1電磁型繼電器的更新換代。
●電源輸入端引入磁環，繼電器運行更穩定和可靠。

企業實拍

主要技術參數

額定參數
動作時間	<50mS
返回時間	<20mS
整定範圍	10~178°
級差	0.2°
整定誤差	≤±4%
返回係數	≤1.05
功耗	≤5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
