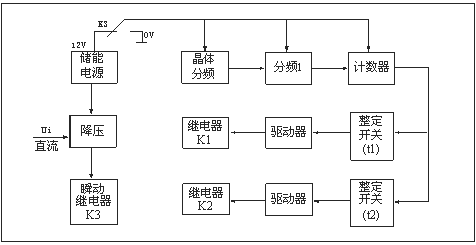

繼電器有晶體振蕩器、分頻器、計數器、整定開關、驅動電路和電源回路等組成。當繼電器施加額定電壓時，繼電器內部瞬動繼電器和兩個延時執行繼電器瞬時動作，觸點切換，並使電源回路與計時回路斷開，因此計時回路處於失電狀態，以提高繼電器抗幹擾性能。當輸入電壓大大降低或完全消失時，瞬動繼電器瞬時返回。（兩個延時執行繼電器仍處於動作狀態），觸點也瞬時返回，使儲能電源接通計時回路，晶體振蕩產生時鍾脈衝，經分頻後得到10ms計時脈衝，計數器對計時脈衝計數，當所計脈衝數與整定開關預置值符合時，驅動執行繼電器返回，完成斷電延時返回的功能。原理圖如下圖所示

1、額定電壓：直流220V、110V、48V、24V。

2、保證繼電器觸點可靠通電動作所需電壓不大於70%額定電壓。

3、保證繼電器可靠斷電返回的電壓不小於10%額定電壓。

4、在額定電壓下繼電器斷電延時返回的延時誤差，在整定範圍內不超過0.1%整定值+10ms.

5、在額定電壓下繼電器斷電延時的變差不超過0.1%額定值 +10ms。變差是指繼電器在同一時間整定點上測量五次，實測時間的較大值與較小值之差。

6、兩付延時返回的觸點可各自獨立整定，時間整定範圍均為0.02 -9.99s，而延時整定值可以不同或相同。

7、在額定電壓下繼電器消耗的功率不大於4W。

8、繼電器允許長期承受110%額定電壓。

9、繼電器在電壓不大於250V、電流不大於1A時間常數T = 5 ± 0.75ms直流有感電路中觸點斷開容量為30W。

10、繼電器各電路與外露的非帶電金屬部分之間應能乘受有效值2KV，輸入電路和觸點之間應能承受1kV，50HZ交流電壓，曆時1min實驗，應無絕緣擊穿或閃絡現象。

11、繼電器機械壽命105次，電壽命104次。

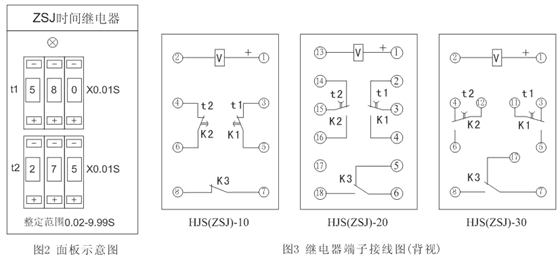

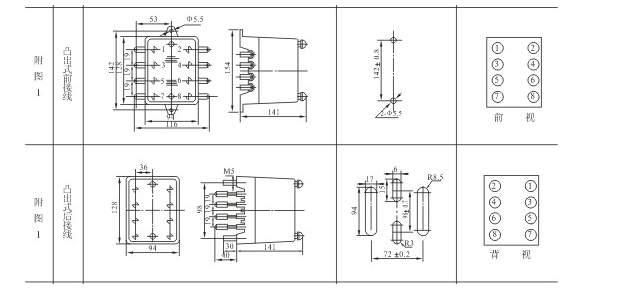

HJS(ZSJ)-10型繼電器采用凸出式固定結構，其外形尺寸及安裝開孔尺寸詳見附圖1。

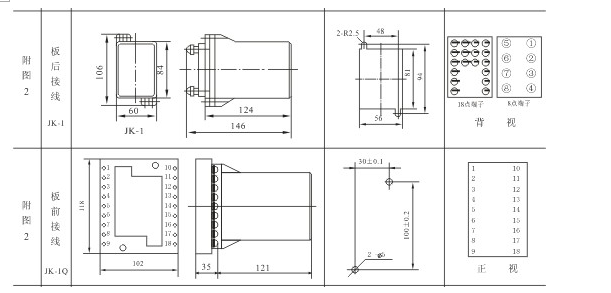

HJS(ZSJ)-20型繼電器采用凸出式插拔結構，其外形尺寸及安裝開孔尺寸詳見附圖2。

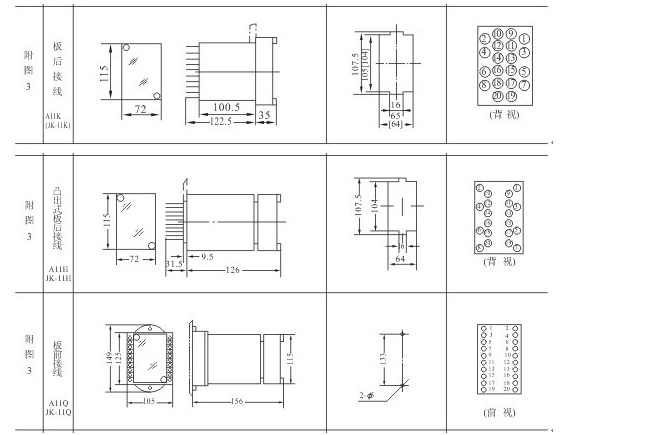

HJS(ZSJ)-30型繼電器采用嵌入式插拔結構，其外形尺寸及安裝開孔尺寸詳見附圖3。
