DZ-15電磁式中間繼電器

文章類別：DZ-10型中間繼電器

文章概述

型號：DZ-15；
觸點形式：2常開2常閉；
安裝方式：凸出式固定安裝；
可選用RZ係列集成電路導軌式中間繼電器；

詢價留言

產品詳情
產品分類
相關文章
項目業績

DZ-15概述

DZ-15DZ-10係列中間繼電器作為輔助繼電器、用於各種保護線路中，以增加主保護繼電器的觸點數量或接點容量。常見的型號有DZ-15、DZ-16、DZ-17。其額定電壓分別為直流2V、48V、110V、220V可選。觸點形式有2閉2開、3閉1開、4閉三種可選。

DZ-15主要技術要求

●觸點形式：DZ-15中間繼電器具有兩付動合和兩付動斷觸點，DZ-16型中間繼電器具有三付動合和一付動斷觸點，DZ-17型中間繼電器具有四付動合觸點。
●額定電壓：直流2V、48V、110V、220V。
●動作值：不大於70％額定電壓值。
●返回值：不小於額定值的5%。
●動作時間：在額定值下不大於45ms。
●返回時間：當輸入激勵量由額定值降至零時，繼電器的返回時間不大於60ms。
●功率消耗：不大於7W。
●觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，輸出觸點的斷開容量為50W。
●輸出觸點長期允許接通電流為5A。
●介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓曆時1分鍾試驗而無絕緣擊穿或閃絡現象。

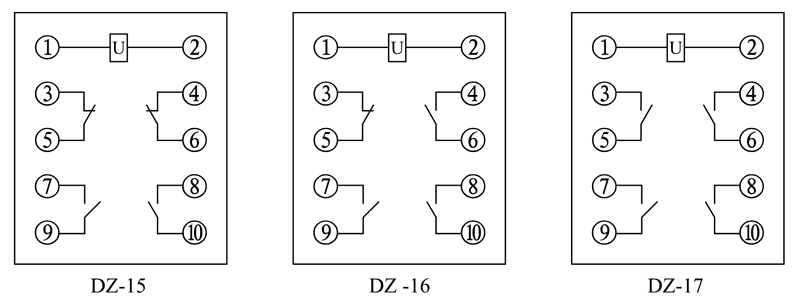

DZ-15內部接線圖

DZ-15板前接線

DZ-15板後接線

DZ-15端子圖
