  • JRBJ-01負荷報警控製器
  • 文章類別:負荷報警器
  • 文章概述
  • JRBJ係列負荷報警控製器是一款以智能CPU為主控元件的智能控製器,主要作用為接收負控管理終端發來的過負荷信號,並進行一定延時的控製器,具有報警,延時跳閘及指示過負荷時間的功能。

  • 詢價留言

    • 安裝與接線
      1.1安裝
      在安裝本控製器之前, 請觀察所要安裝位置周圍的環境,並確認符合以下條件:

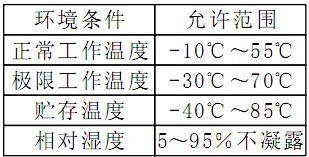

      1.1.1環境條件
      負荷報警控製器使用環境
      1.1.2屏櫃要求
      安裝裝置的屏櫃要求能夠防止裝置遭受油氣、鹽霧、灰 塵、腐蝕性蒸氣或其它能通過空氣擴散的有害物質的汙染;為便於接線和現場調試,要求屏櫃的門能完全打開;所選屏櫃的尺寸,要考慮安裝空間有一定的裕量,用於接線、放置櫃內的端子排、短接片、按鈕、指示燈和其它附件。裝置必須安裝在與一次設備有金屬隔離的二次儀表室內。
      具體安裝步驟:
      1)首先要在安裝位置上開孔,具體尺寸見附錄《外形及安裝尺寸圖》。
      2)將控製器掛在安裝位置上,然後分別安裝控製器的安裝螺絲,用力擰緊,使控製器貼緊在屏櫃麵板上,要求無晃動,無傾斜。
      1.2接線
      控製器的端子在殼體內部,接線或拆線必須先打開殼體鉛封蓋才能進行接線。防止未經允許或授權的更改線路行為的發生。
      1.2.1過負荷信號輸入
      控製器的1、2兩腳為過負荷信號輸入端,通過這兩端輸入的電壓信號使控製器進行工作狀態,因此這兩端同時也是控製器的工作電源。
      1.2.2跳閘開關量輸出
      控製器的3、4兩腳為跳閘開關量輸出端,通過這兩端輸出的空接點在過負荷報警一段時間後未解除時跳開供電斷路器。
      1.2.3聲光報警信號接入點
      控製器的5、6兩腳為外部聲光報警信號的接入點,根據不同的電壓規格隻須將聲光報警器兩根引線接入即可。
      基本操作與使用
      2.1麵板操作
      2.1.1麵板功能

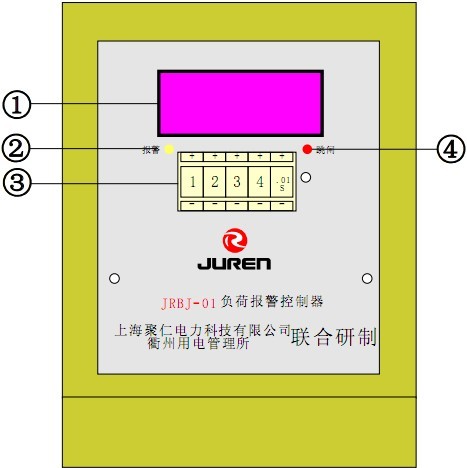

      控製器的前麵板設計簡潔明了、布置合理,符合人機工程設計要求。如圖所示,麵板主要部件包括:
      ①數碼管顯示區
      ②報警指示燈
      ③整定撥碼
      ④跳閘指示燈
      負荷報警控製器麵板示意圖2.1.2 數碼管顯示區
      數碼管顯示區采用高亮數碼管顯示,數碼管為主動發光器件,不論任何光線條件下都可清晰顯示信息。數碼管主要用來顯示控製器延時的走時信息,可方便的觀察到用電設備已經過負荷的時間,提醒用戶盡快采取措施降負荷,防止延時時間到停止供電。
      2.1.3報警指示燈
      報警指示燈用來指示告警狀態,此燈亮說明控製器報警點輸出報警信號。
      2.1.4整定撥碼
      整定撥碼用來設置允許過負荷運行的時間,撥碼由兩部分組成,前四片用來設置延時基數,最後一片用來設置延時時基,通過不同組合可實現0.01S-9999H的定時。該撥碼設置為預置模式,也就是說在裝置未帶電時設置好,上電運行期間更改撥碼值,新更改的撥碼值不起作用,隻有掉電再次上電新設定的值才會被認可。防止在運行期間更改撥碼值造成誤動或拒動。
      撥碼整定隻有在打開上鉛封蓋才可以進行,保證了隻有擁有相關權限的人才允許更改延時整定值。
      2.1.5跳閘指示燈
      跳閘指示燈指示延時到後已發出跳閘命令,其相應的跳閘接點會閉合。
      技術說明

      3.1概述
      JRBJ係列負荷報警控製器是一款以智能CPU為主控元件的智能控製器,主要作用為接收負控管理終端發來的過負荷信號,並進行一定延時的控製器,具有報警,延時跳閘及指示過負荷時間的功能。該產品充分利用CPU可編程特性用一片CPU實現了0.01S-9999H的延時,極大的提高了現場的適應性。采用高亮度數碼管顯示,在任何光線條件下都可清晰觀察到延時狀態,報警狀態還有跳閘狀態。采用撥碼預置延時值,方便直觀,解決了大部分智能控製器須配備輔助電源才能設定的問題。撥碼設定值在控製器通電運行後更改無效,隻有在斷電再重新上電才會被認可,避免了運行時更改定值或誤操作造成誤動。由於內部采用高精度晶體振蕩器,因此延時非常準確,可以達到0.1%的精度。采用工業級CPU編程處理,電源采用電磁隔離,極大的提高了抗幹擾性能。
      更為重要的是,殼體采用可鉛封的殼體,所有引線接線及延時整定功能必須要開啟鉛封才能進行,極大的提升了供電部門的管理職能。

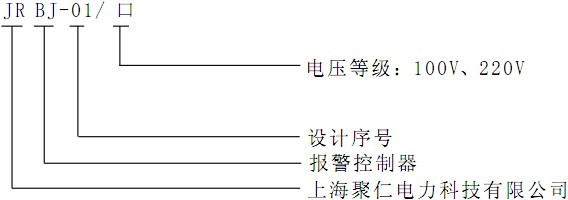

      3.2型號命名及含義
      負荷報警控製器型號命名3.3技術參數
      3.3.1環境條件
      正常工作溫度:-10℃~55℃;
      工作溫度:-30℃~70℃;
      存儲溫度:-40℃~85℃;
      相對濕度:≤95%,不凝露;
      大氣壓力:80~110KPa;
      3.3.2電源
      額定電壓:100VAC或220VAC;
      波動範圍:70%~110%連續可靠工作;
      3.3.3功率消耗
      電源回路:≤2W;
      報警回路:≤10W;
      3.3.4繼電器輸出參數
      分斷電壓:250VAC、220VDC;
      分斷功率:1250VA交流或120W直流(電阻性負載);500VA交流或75W直流(感性負載);
      工作電流:5A,連續工作;
      隔離耐壓:4KV工頻;
      動作時間:≤10MS;
      觸點材料:銀上鑲金;
      電氣壽命:2000000次;
      機械壽命:20000000次;
      3.3.5絕緣性能
      絕緣電阻:各電氣回路之間不小於100兆歐(500V兆歐表);
      各電氣回路與外殼間不小於100兆歐(500V兆歐表);
      工頻耐壓:各電氣回路之間能耐受2KV工頻1分鍾;
      各電氣回路與外殼間能耐受2KV工頻1分鍾。
      衝出耐壓:各電氣回路之間±5KV/0.5J,1.2/50us;
      各電氣回路與外殼間±5KV/0.5J,1.2/50us。
      報警輸出回路與電源輸入回路被認為是同一回路。
      3.3.6電磁兼容性能
      能承受GB/T14598.14-1998(idtIEC255-22-2)標準規定的嚴酷等級為Ⅲ級的靜電放電試驗。
      能承受GB/T14598.9-1995(idtIEC255-22-3)標準規定的嚴酷等級為Ⅲ級的輻射電磁場試驗。
      能承受GB/T14598.13-1998(idtIEC255-22-1)標準規定的嚴酷等級為Ⅲ級的脈衝群幹擾試驗。
      能承受GB/T14598.10-1996(idtIEC255-22-4)標準規定的嚴酷等級為Ⅲ級的快速瞬變幹擾試驗。
      能承受IEC1000-4-5《電磁兼容性(EMC)》第四部分:試驗和測量技術第五章衝擊抗幹擾試驗標準規定的嚴酷等級為Ⅲ級的浪湧衝擊幹擾試驗。
      3.3.7機械性能
      能承受GB7261-87-16標準規定的嚴酷等級為Ⅰ級的振動試驗。
      能承受GB7261-87-17標準規定的嚴酷等級為Ⅰ級的衝擊試驗。
      能承受GB7261-87-18標準規定的嚴酷等級為Ⅰ級的碰撞試驗。
      3.3.8整定範圍及準確度
      延時方式及誤差:上電延時,定時限;
      延時誤差優於0.1%+繼電器固有動作時間。

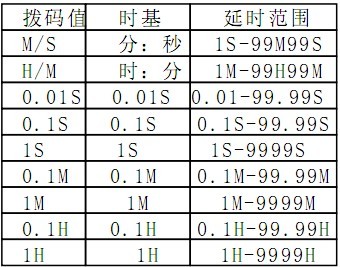

      延時範圍:由前四片撥碼與第五片撥碼組合實現,見下表

      負荷報警控製器延時範圍

      調試大綱
      4.1通電前檢查
      1)檢查控製器規格型號是否跟設計圖紙或現場所需一致。
      2)檢查控製器的端子是否聯接牢固。
      3)檢查控製器的端子是否正確聯接。
      4)檢查所設延時是否正確。
      4.2通電檢查
      1)給控製器1、2腳輸入額定電壓,觀察控製器報警燈是否點亮,用萬用表測量5、6腳是否有額定電壓輸出;觀察數碼管顯示屏是否點亮並走時,是否有斷筆現象;觀察數碼管走時與設定值一致時,跳閘指示燈是否點亮,用萬用表測量端子3、4接點是否閉合。
      2)用數字毫秒表測量延時精度,在給控製器1、2腳加電的同時啟動秒表,端子3、4動作為停表信號,驗證控製器延時是否符合要求。
      上述現象中有任一項不符合要求請立即與本公司售後服務部取得聯係,協同解決。
      4.3投運前試驗
      1)控製器接好線後,應先人為將3、4點短接看其出口部分外接線是否正確。接線正確短接此兩點斷路器應跳閘。若短接後斷路器沒有跳閘,請複查該部分接線。
      2)上步完成後,將負控終端輸出接點短接,看控製器是否得電,聲光報警器是否發出聲光報警,經過設定的延時後是否正確跳閘。若此步試驗控製器沒有得電,請複查該部分接線。
      3)上兩步完成後,就可將斷路器推入工作位置,正式投運。
      4.4運行維護注意事項
      控製器投入運行後,隻要有過負荷發生首先會發出聲光報警信號,若聲光報警信號沒有發出,發生了跳閘現象,請檢查聲光報警器是否故障。或應確定該跳閘行為並非由控製器發出(有可能是保護跳閘)。若聲光報警器工作正常且非保護跳閘,則應檢查接線是否有誤或鬆動。
      注意:
      運行過程中嚴禁私自拆封進行線路檢查或延時設定。
      運行過程中嚴禁帶電更換聲光報警器,以免造成控製母線短路,燒壞控製器。
      若運行過程中發現不正常現象請及時聯係供電部門解決。

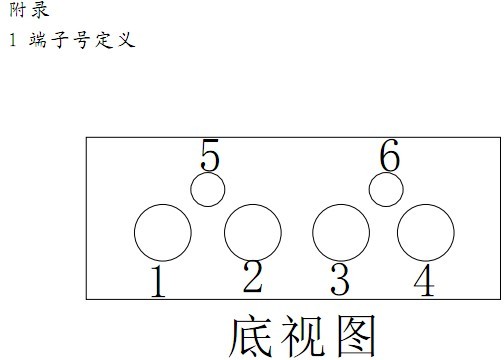

      端子號定義
      負荷報警器端子號定義

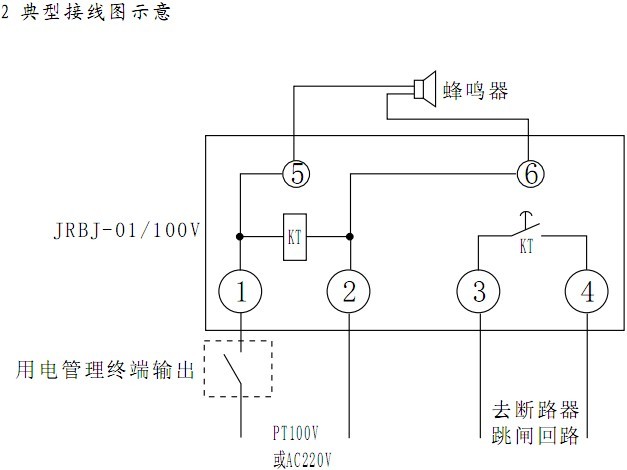

      典型接線圖示意圖
      負荷報警器典型接線圖示意圖

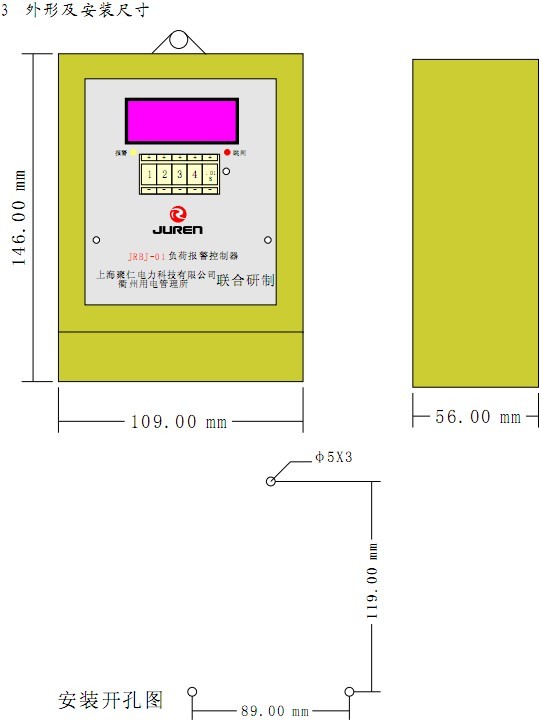

      外形及安裝尺寸
      負荷報警器外形及安裝尺寸
