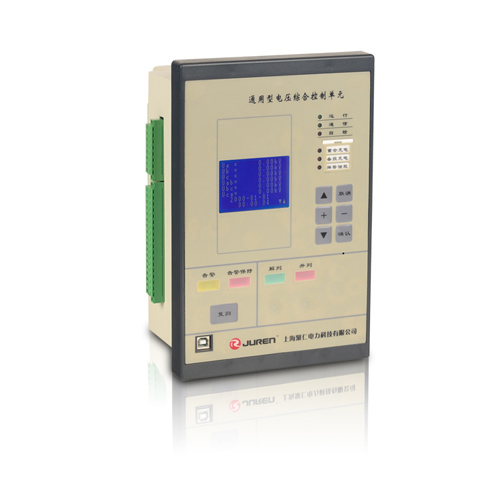

RVU通用型電壓綜合測控單元是上海菠萝蜜视频在线观看電力科技有限公司在總結了國內外同行多年應用經驗基礎上，結合國內綜合自動化係統的實際特點，開發研製的針對PT單元的集保護、監視、控製、通信等多種功能於一體的電力自動化產品，是構成智能化開關櫃的理想電器單元。多種功能的高度集成，靈活的配置，友好的人機界麵，使得RVU通用型電壓綜合測控單元可作為35KV及以下電壓等級的不接地係統、小電阻接地係統、消弧線圈接地係統、直接接地係統的各類PT櫃的電壓監視、PT並列、PT消諧、頻率電壓保護。

RVU二次微機消諧裝置內置一個由二十多個標準保護程序構成的保護庫，具有對PT櫃模擬量和開關量的完整強大的采集功能，配備標準RS485通訊口和工業CAN口雙通訊接口。以上基本功能通過合理配置可實現以下間隔的保護和測控功能：
（1）35KV一路PT單元的電壓監測、PT消諧；
（2）10（6）KV兩路PT單元的電壓監測、PT消諧；
（3）10（6）KV一路PT單元的電壓監測、PT消諧；

具有事件記錄功能，可記錄與電力係統安全運行相關的所有事件，時間分辨率小於1ms，可在線記錄事件100條，掉電不丟失，便於分析故障原因和診斷設備缺陷；
具有故障錄波功能，可真實記錄故障前後的電流、電壓、開關狀態等信息，記錄密度每周波24點，記錄長度為故障前2周波，故障後7周波，掉電不丟失；
具有多套保護定值手動切換功能；
保護功能：
序號 功能
1 I母過電壓保護
2 I母低電壓保護
3 I母零序電壓保護（母線絕緣監察）
4 I母負序電壓保護
5 I母高頻保護
6 I母低頻保護
7 I母消諧功能
8 I母PT斷線檢測功能
9 II母過電壓保護
10 II母低電壓保護
11 II母零序電壓保護（母線絕緣監察）
12 II母負序電壓保護
13 II母高頻保護
14 II母低頻保護
15 II母消諧功能
16 II母PT斷線檢測功能
17 I母PT控製功能
18 II母PT控製功能
19 PT並列功能
20 非電量保護1～8

保護庫中配置有二十幾種常用保護，滿足用戶對不同電氣設備或線路的保護要求；
用戶可根據實際運行需要配置相應的保護，真正實現為用戶”量身定做”；
自定義保護功能可實現標準保護庫中未提供的特殊保護，較大限度的滿足用戶要求；
各保護功能相對獨立，保護定值、時限、閉鎖條件和保護投退可獨立整定和配置；
保護功能的實現不依賴於通信網絡，滿足電力係統對保護的可靠性要求；
支持多套保護定值手動切換；
與事件記錄、故障錄波、通信功能緊密配合，使繼電保護技術的應用達到一個新的水平；

RVU500能測量以下電氣參數：
序號 測量參數 測量精度
1 I母三相相電壓 （Ua、Ub、Uc） 0.2%
2 II母三相相電壓 （Ua、Ub、Uc） 0.2%
3 I母三相線電壓 （Uab、Ubc、Uca） 0.5%
4 II母三相線電壓 （Uab、Ubc、Uca） 0.5%
5 I母零序電壓 （3U0） 0.2%
6 II母零序電壓 （3U0） 0.2%
7 I母電壓頻率（F） 0.02Hz
8 II母電壓頻率（F） 0.02Hz
9 I母二分之一次零序電壓諧波（3U0/2） 0.5%
10 I母三分之一次零序電壓諧波（3U0/3） 0.5%
11 I母三次零序電壓諧波（3U0-3） 0.5%
12 II母二分之一次零序電壓諧波（3U0/2） 0.5%
13 II母三分之一次零序電壓諧波（3U0/3） 0.5%
14 I母三次零序電壓諧波（3U0-3） 0.5%

以上測量值能根據PT接線方式和變比，自動進行工程量轉換，並分別顯示一次側值和二次側值。

消諧功能
本裝置采用高性能的單片微機作為核心元件，對PT開口三角電壓（即零序電壓）進行遁環檢測。正常工作情況下，該電壓小於設定值時，裝置內的大功率消諧元件（固態繼電器）處於阻斷狀態，對係統運行不產生影響。當PT開口電壓大於設定值時，係統出現故障。消諧裝置開始對此信號進行數據采集，通過電路對信號進行數字測量、濾波、放大等數字信號處理技術，然後對檢測到的數據進行分析、計算，得出故障類型。如果當前是鐵磁諧振，係統立即啟動消諧電路，使固態繼電器導通，讓鐵磁諧振在阻尼作用下迅速消失。此時，CPU係統進行記錄、存貯，並自動報警、顯示諧振信息（時間、頻率、電壓值）。如果電路是過電壓或單相接地故障，微機係統檢測後，分別給出顯示和報警，並記錄、存貯有關故障信息。CPU係統處理完最後，返回起始狀態，並繼續檢測電路中的狀態。
事件記錄
RVU具有SOE事件記錄功能，可在線記錄發生的100條事件，並可在裝置顯示屏上顯示查看。記錄的時間分辨率小於1ms，掉電不丟失，便於分析故障原因和設備缺陷診斷。為了給事件記錄提供高精度的時間戳，RVU500內置了由可充電電池供電的內部時鍾，並可接收上一級SCADA係統的通信校時和在裝置本地修改係統時間。
