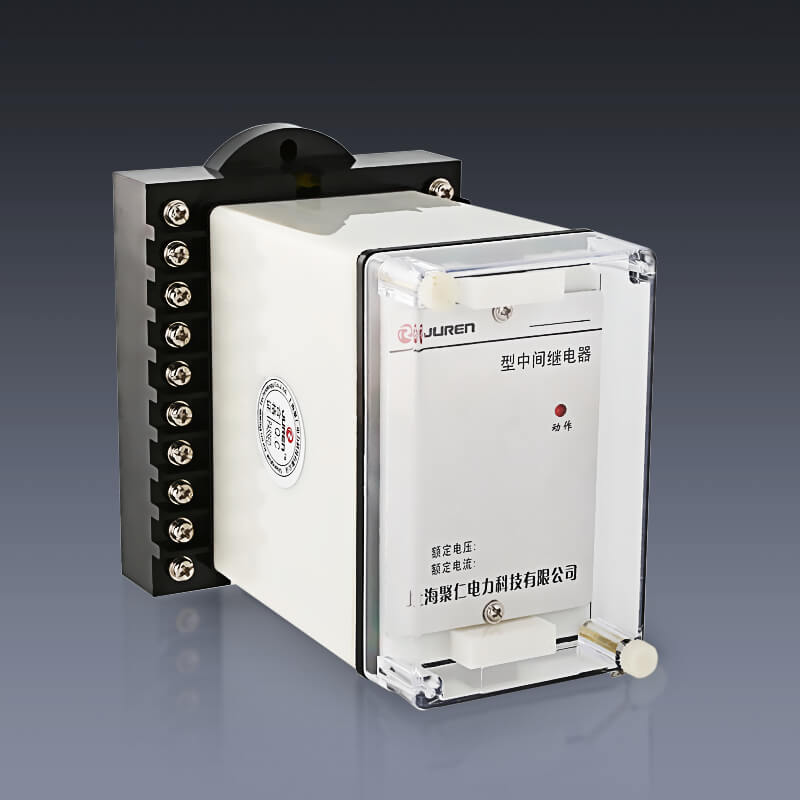

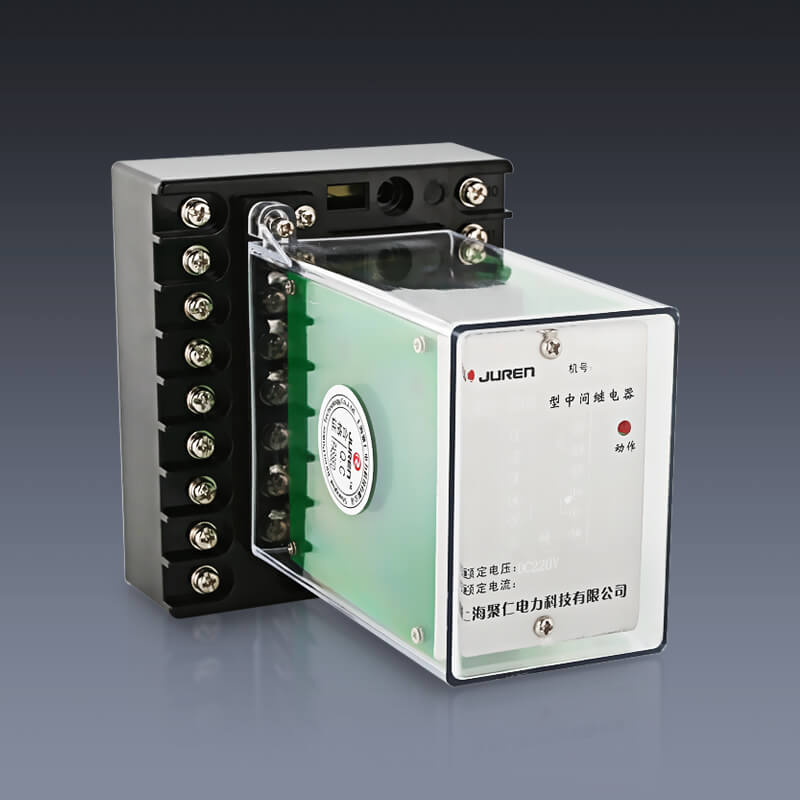

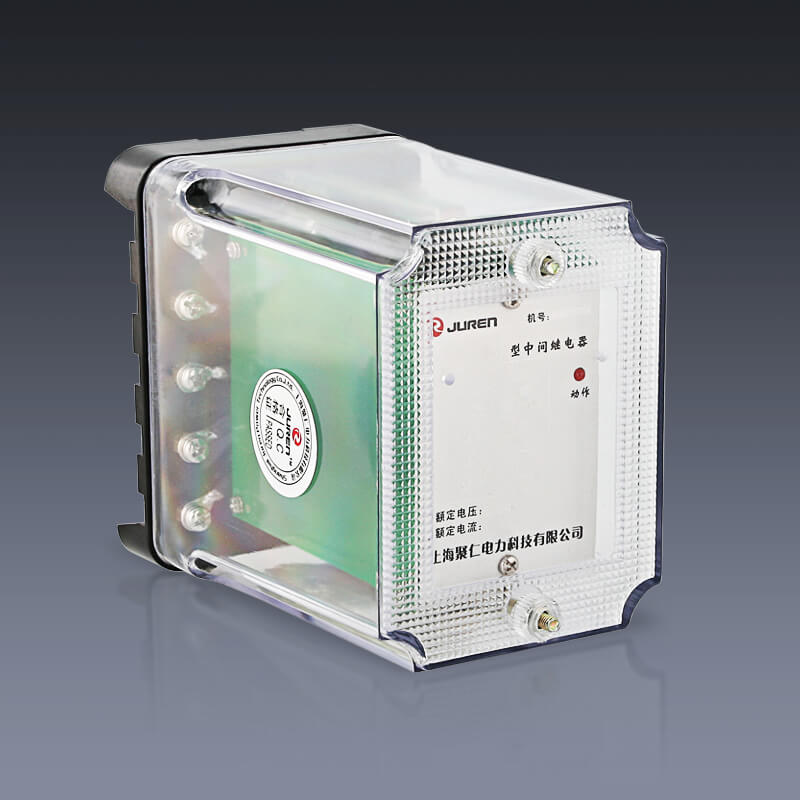

ZJY-224/AC靜態中間繼電器

文章類別：ZJY型靜態中間繼電器

文章概述

產品型號：ZJY-224/AC
功能類型：交流電壓型靜態中間繼電器
觸點形式：2常開2常閉4轉換
交流電壓：224V、380V可選

詢價留言

產品詳情
產品分類
相關文章
項目業績

ZJY-224/AC概述

ZJY-224/AC中間繼電器用於各種繼電器保護和自動控製裝置中，以擴充觸點數和增加觸點容量。此繼電器為電壓型中間繼電器，ZJY-224/AC解決了常規電磁型中間繼電器110V和220V所用導線很細、匝數很多，存在容易斷線、可靠性低、動作時間和返回時間長等缺點。

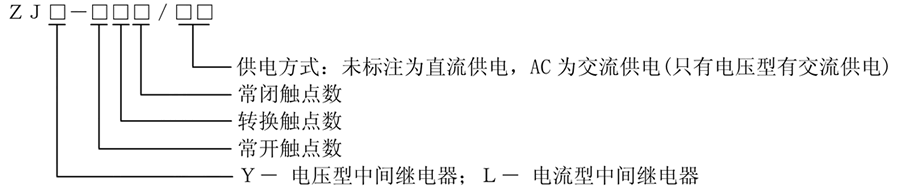

ZJY-224/AC型號及含義

ZJY-224/AC主要特點

●采用進口密封型繼電器，防潮，防塵，不斷線，可靠性高。
●ZJY-224/AC為電壓型快速中間繼電器，動作和返回時間快。
●繼電器動作後有燈光指示。
●中間繼電器電氣和機械壽命長。
●觸點容量大，觸點接觸電阻小。
●絕緣耐壓水平高。

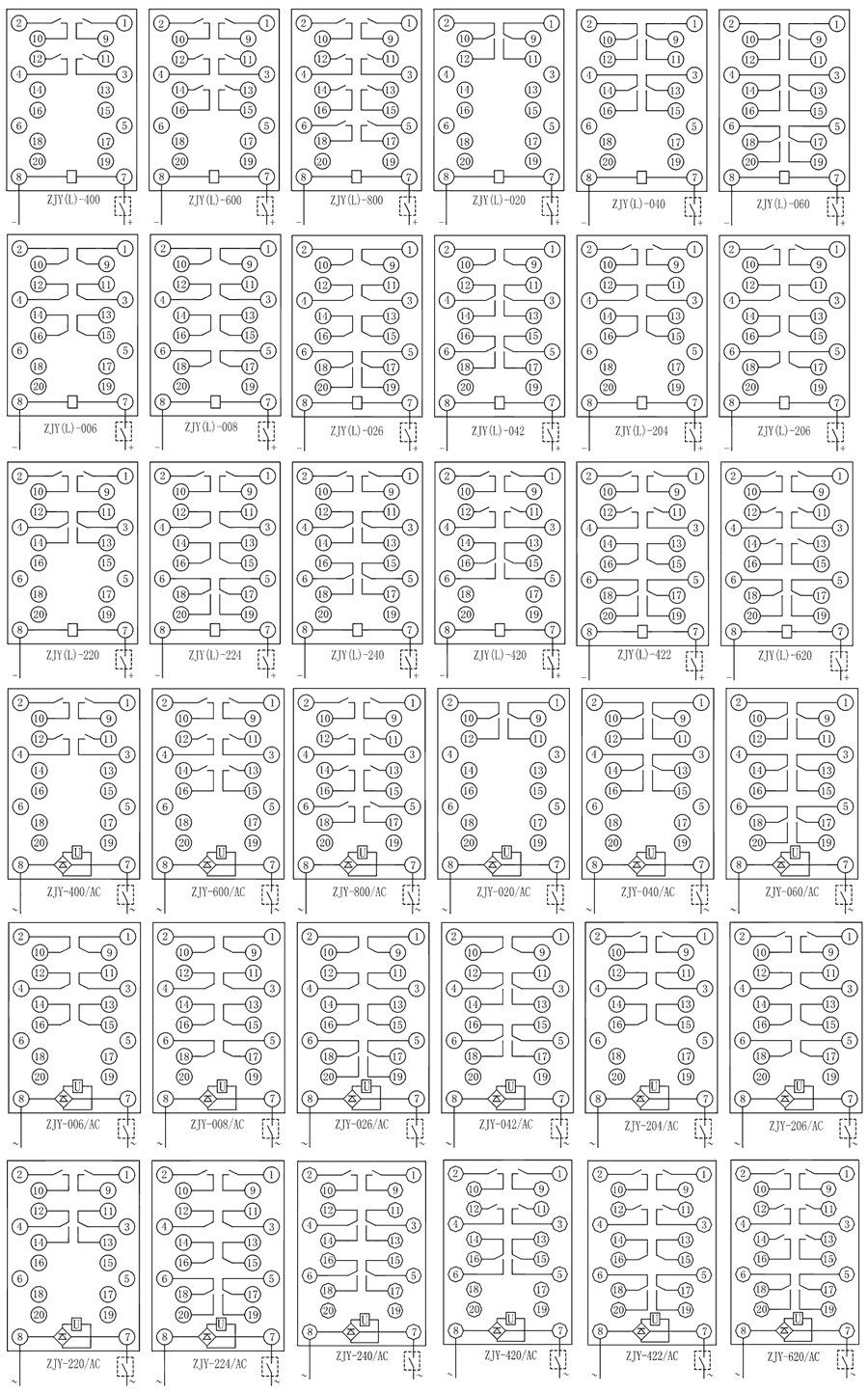

ZJY-224/AC接線圖

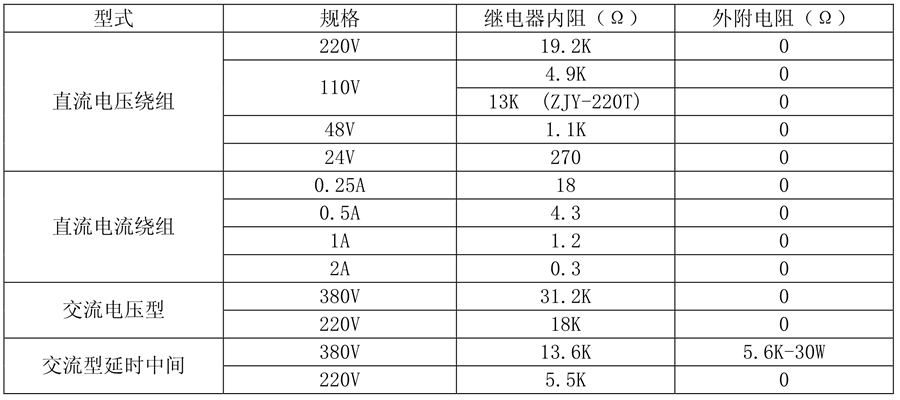

ZJY-224/AC技術參數

動作值保持值和返回值
直流電壓型	不大於70%額定電壓，不小於50%額定電壓
交流電壓型	不大於70%額定電壓，不小於30%額定電壓
直流電流型	不大於70%額定電流，不小於40%額定電流
返回值	不小於5%額定值
ZJY-224/AC動作時間和返回時間
動作時間	不大於20mS
返回時間	不大於20mS
較大功耗
直流電壓型	220VDC 下，ZJS 係列不大於7W，其它不大於3W
交流電壓型	220VAC 下，ZJS 係列不大於7VA，其它不大於3VA
直流電流型	不大於1.5W
觸點較大容量
直流切斷負載能力	直流250V 以下，τ=5ms，感性負載50W，阻性負載150W
交流切斷負載能力	交流250V 以下，負載1200VA
允許長期接通電流	5A
絕緣性能
絕緣電阻	用1000V 搖表測量各引出端子對外殼鎖緊螺釘之間的絕緣電阻不小於10MΩ
絕緣耐壓	各引出端子對外殼鎖緊螺釘能承受工頻電壓2000V，同組觸點間能承受工頻電壓1000V，曆時一分鍾無擊穿
電氣和機械壽命
電氣壽命	觸點在額定負荷下為一萬次
機械壽命	觸點在空載狀態下為三百萬次。
環境條件
環境溫度	20±2℃
相對濕度	45%～75%
大氣壓力	86～106KPa
正常使用條件
環境溫度	-10℃～+50℃
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
