XJC-1/3衝擊繼電器

文章類別：XJC型衝擊繼電器

文章概述

產品型號：XJC-1/3衝擊繼電器
較小動作電流：0.01A
較大動作電流：2A
額定電壓：24V、48V、110V、220V

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

XJC-1/3衝擊繼電器是用於電力係統直流操作的繼電保護及控製回路中，作為集中信號的主要元件。采用靜態集成電路，適用於不同中央信號接線方式，不論接於電源的正端或負端，均無須設置跨線，功耗很小，不需要外附電阻。

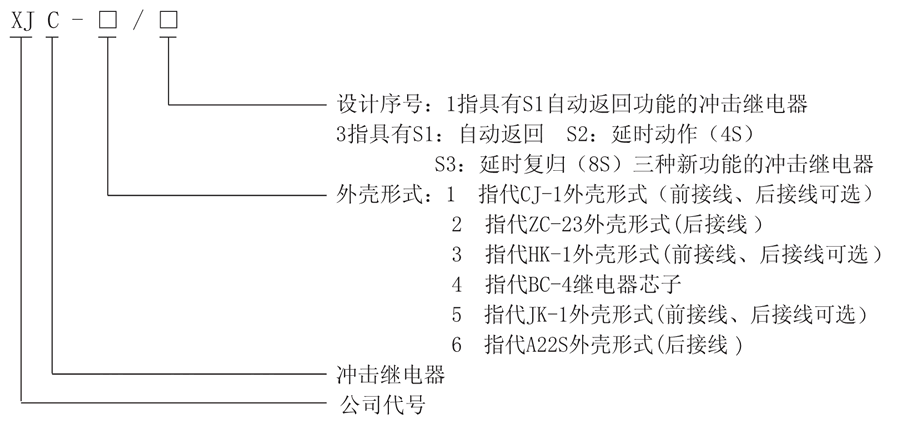

XJC-1/3型號及含義

主要特點

■采用靜態集成電路，具有抗幹擾能力強，特殊電路設計消除了電源諧波幹擾。
■內部具有自動返回和延時動作，延時複歸等三功能可自行選用。
■所有光示牌均可通用、混用。
■預警通用，+、-複歸通用。

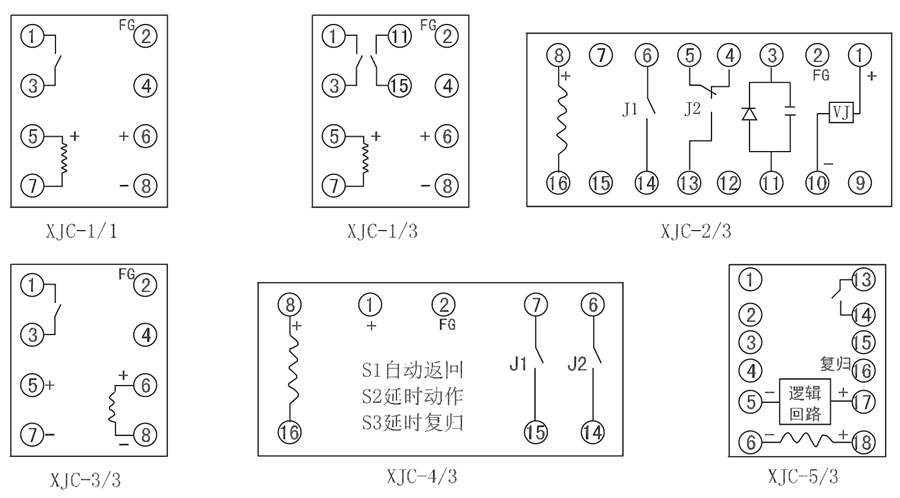

接線圖

XJC-1/3相關技術參數

型號	額定電壓	較小動作電流	較大動作電流	較大功耗
XJC-1/1	24V、48V、110V、220V	0.010A	2A	2.4+3.3W
XJC-1/3	24V、48V、110V、220V	0.010A	2A	2.4+3.3W
XJC-2/3	24V、48V、110V、220V	0.010A	3.2A	1.5+3.3W
XJC-3/3	24V、48V、110V、220V	0.010A	2A	2.4+3.3W
XJC-4/3	24V、48V、110V、220V	0.010A	2A	2.4+3.3W
XJC-4/3	24V、48V、110V、220V	0.010A	2A	2.4+3.3W

XJC-1/3工作原理

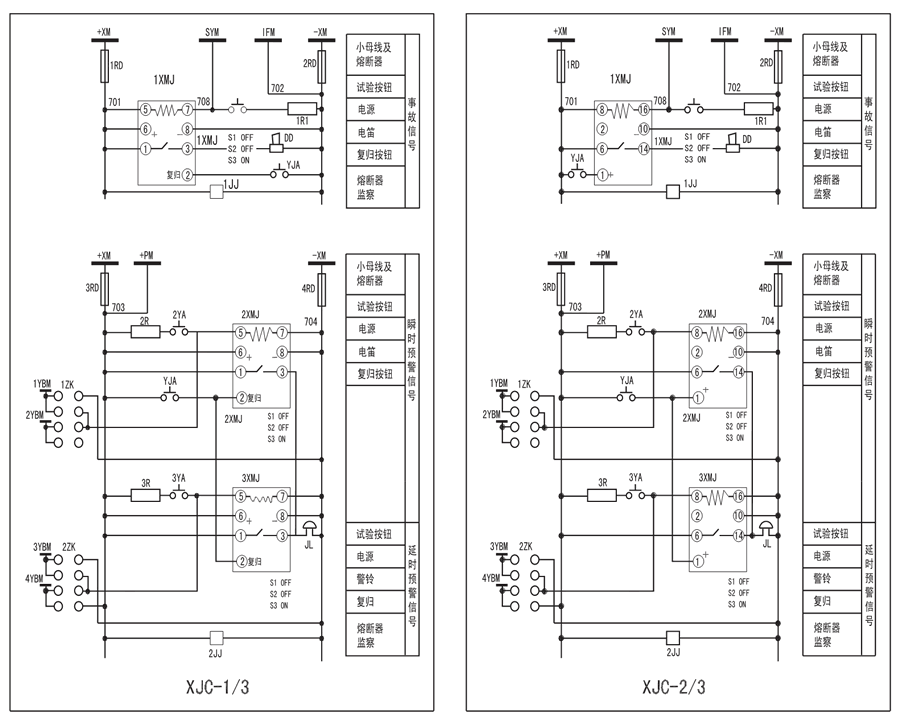

XJC-1/3應用參考圖

靜態衝擊繼電器解決了傳統的電流微分原理而采用電流幅值在報警整個周期內智能比較的方法，具有記憶特性，比較報警電流來到時刻前後電流的幅值，如果有長信號與短信號重疊，在預告信號延時期間內，隻要長信號不返回，保證正確報警，長信號不會被短信號清除。內附有延時預告信號的延時時間元件和報警定時時間元件，可省去外部的兩隻時間繼電器，在音響報警時，除手動複歸音響外，經定時回路自動解除音響。此外，對白熾燈光字牌燈絲冷熱電阻的變化、電源紋波以及觸點抖動的影響均（jun1）能有較強的抑製能力，保證衝擊繼電器的正確動作。
