JZZS-1141分閘和電源監視繼電器

文章類別：JZZS-1000型分閘、合閘、電源監視綜合控製裝置

文章概述

產品型號：JZZS-1141分閘和電源監視繼電器
觸點形式：2轉換1常閉
延時返回：不大於15mS
安裝方式：導軌安裝

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

JZZS-1141分閘、合閘、電源監視綜合裝置主要用於直流或交流操作的各種自動控製線路中，分別對斷路器分閘（合閘）回路、控製電源進行監測。（適合各種斷路器合分閘線圈）JZZS-1141的安裝結構為導軌安裝，具有安裝簡單、接線方便、多個拚接等優勢。

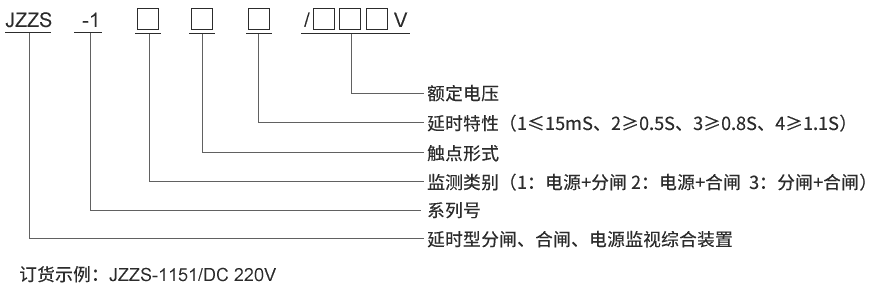

JZZS-1141型號及含義

主要特點

常規使用的單一跳位繼電器，合位繼電器，電源監視繼電器所用導線很細，匝線很多，存在容易斷線，可靠性低，動作和返回時間長，占用櫃體空間大等缺點。 JZZS-1141分閘、合閘、電源監視綜合裝置是集跳位、合位、電源監視繼電器為一體，是替代上述單一功能繼電器的理想產品，能夠滿足有特殊功能的要求和場合，采用線圈電壓較低的多個繼電器組合而成。具有以下特點：
■采用進口密封型繼電器，防潮、防塵、線徑粗不斷線，可靠性高。
■電源指示燈和動作指示燈，易觀察。
■具有信號固定延時輸出及可調延時輸出。
■體積小，能滿足抽屜櫃安裝要求。
■快速導軌安裝結構，適合各種導軌安裝。
■繼電器電氣和機械壽命長，免維護。
■觸點容量大，接觸電阻小。

JZZS-1141監測回路及延時時間說明

型號	監測回路	監測電流	延時時間
JZZS-11□	電源監測	10mA	15mS～1.5S
JZZS-11□	分閘監測	1.5mA	固定延時返回
JZZS-12□	電源監測	10mA	15mS～1.5S
JZZS-12□	合閘監測	1.5mA	15mS～3S
JZZS-12□	分閘監測	4.5mA	固定延時返回
JZZS-12□	合閘監測	4.5mA	15mS～3S

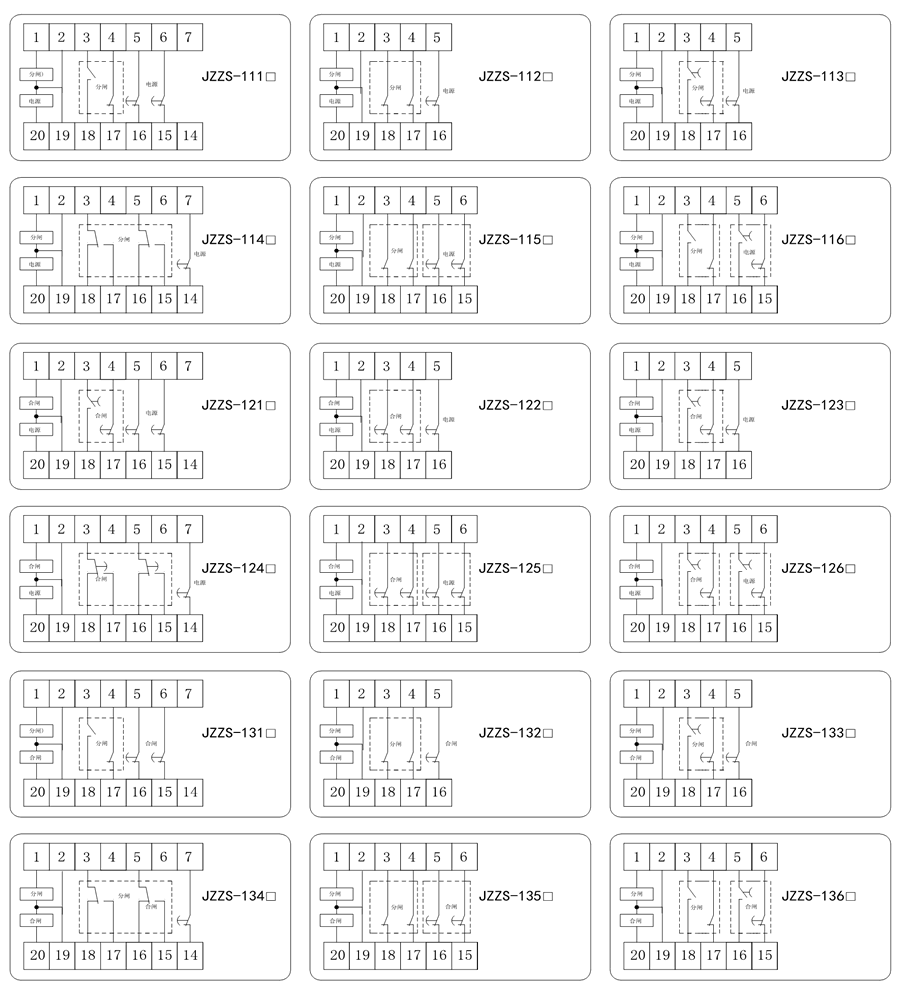

JZZS-1141接線圖

企業實拍

JZZS-1141技術參數

額定參數
直流額定電壓	110V、220V可選
交流額定電壓	110V、220V可選
動作值	≤70%額定電壓
保持值	≥50%額定電壓
延時返回時間	≤15mS，≥0.5S，≥0.8S，≥1.1S可選
動作時間	≤15mS
返回值	>5%額定值
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
