JZS-7G-51帶瞬動返回延時中間繼電器

文章類別：JZS-7G型延時中間繼電器

文章概述

產品型號：JZS-7G-51
觸點形式：4轉換
安裝結構：導軌安裝結構
延時類型：帶瞬動返回延時

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

JZS-7G-51靜態可調延時中間繼電器用於直流或交流操作的各種保護和自動控製線路中，作為輔助繼電器，以增加觸點數量和觸點容量。可根據需要自由調節通電延時或斷電延時的時間。裝結構采用導軌安裝，接線方式采用端子排接線。交流額定電壓為12V、24V、48V、110V、220V、380V可選，直流額定電壓為12V、24V、48V、110V、220V可選。JZS-7G-51采用集成電路具有精度高、功耗小、動作時間準確等優點。采用導軌安裝隻需要在開關櫃內安裝導軌條，無需開孔，並支持多個拚接，因此導軌安裝的繼電器尤其適合一些小型開關櫃。

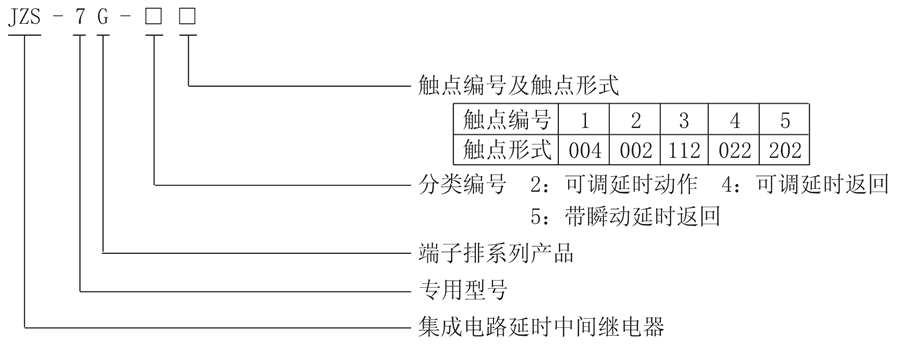

型號及含義

JZS-7G-51主要特點

1、采用高性能密封繼電器。防潮，防塵，不斷線，可靠性高。
2、繼電器動作後有燈光指示，有電源指示。
3、JZS-7G-51的電氣壽命和機械壽命長。
4、觸點容量大，觸點接觸電阻小。
5、絕緣耐壓水平高。

JZS-7G-51技術參數

額定參數
直流額定電壓	12V、24V、48V、110V、220V可選
交流額定電壓	12V、24V、48V、110V、220V、380V可選
跳閘線圈動作值	不大於70%額定電壓
功耗	不大於5W

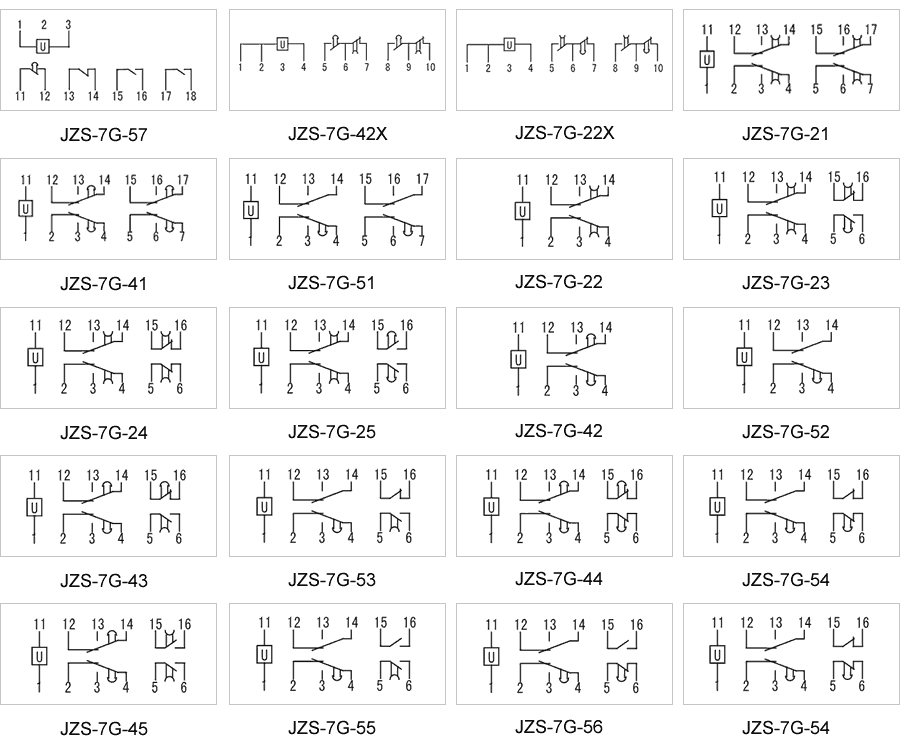

安裝方式及接線
安裝結構	導軌安裝
接線方式	端子排接線
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
