JDHF-1100分閘合閘回路監測繼電器

文章概述

產品型號：JDHF-1100分閘合閘回路監測繼電器
工作電壓：110V、220V（AC/DC）
觸點形式：1常開
安裝方式：導軌安裝

概述

JDHF-1100分閘合閘回路監測繼電器具有分閘回路監測和合閘回路監測。主要用於直流或交流操作的各種自動控製線路中，作為斷路器操作合閘或分閘運行狀態的監測。具有交直流通用、高內阻、導軌安裝、靜態集成電路等特點。

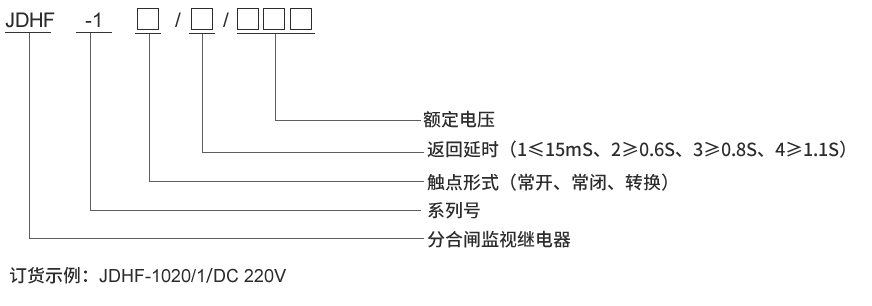

JDHF-1100型號及含義

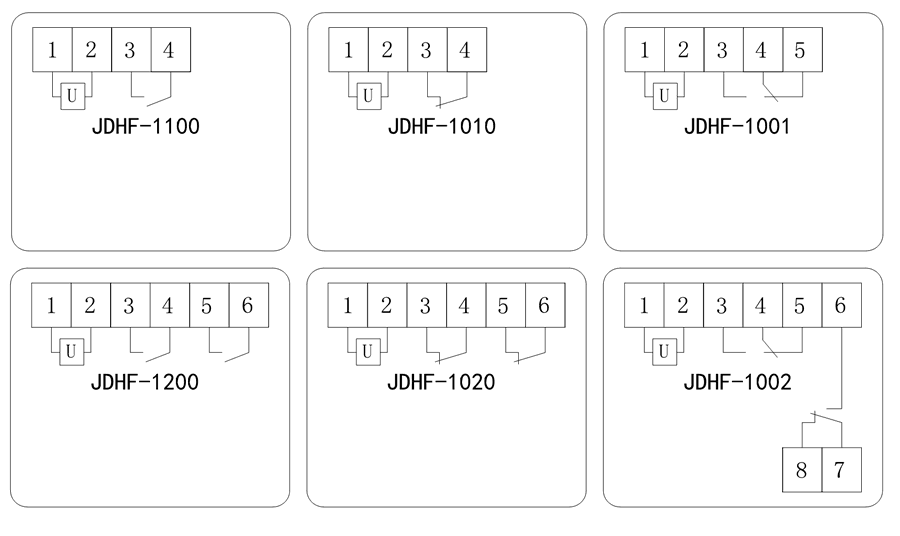

接線圖

JDHF-1100技術參數

額定參數
額定電壓	110V、220V可選
直流動作值	≤70%額定電壓
交流動作值	≤85%額定電壓
返回值	≥5%額定值
監測電流	4mA～10mA
動作時間	≤15mS
返回時間	≤15mS，≥0.6S，≥0.8S，≥1.1S可選
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小於10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，曆時1分鍾，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大於120%額定電壓
工作位置	任意
周圍磁場強度	小於0.5mT
環境相對濕度	不大於90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大於2500 米
