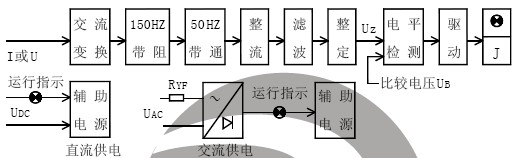

交流電壓或電流經交流變換器變換成本繼電器所需要的交流電壓；再經 150HZ 帶阻濾波器和 50HZ帶通濾波器濾去 50HZ 以外（主要為150HZ）的諧波；然後通過整流、濾波變成直流電壓送入整定回路；整定回路靠改變運算放大器的放大倍數來改變整定值；整定回路的輸出電壓 UZ 再送入電平檢測器與比較電壓 UB 進行比較；然後通過驅動，作用於出口繼電器 。以 AK-11 結構為例：在正常運行情況下 UZ＜UB，繼電器 J 不動作，動合觸點 1-3、7-19 斷開，動斷觸點 3-17、5-7 閉合；在故障情況下 UZ≥UB，繼電器 J 動作，動合觸點 1-3、7-19 閉合，動斷觸點 3-17、5-7 斷開。4的失調電壓、電流，是構成靜態型繼電器保護的較好器件。
采用進口集成電路和元器件構成。具有原理、性能穩定、可靠性高、動作值精度高、離散值小、整定範圍廣、動作和返回速度快、返回係數好、互感器負擔小、耐振動、抗幹擾和絕緣水平高等優點。保護整定值采用繼電器麵板上的撥輪開關整定，並標明整定計算公式，整定直觀，方便。調試簡單、方便，在現場無需調節。

4.1 環境基準條件
環境溫度：20±2℃
相對濕度：45%～75%
大氣壓力：86～106KPa
4.2 正常使用條件
環境溫度：-10℃～+50℃
環境相對濕度：不大於 90%
大氣壓力：80～110KPa
儲存和運輸過程中溫度：-25℃～+70℃
使用地點的海拔高度：不大於 2500 米
使用環境的周圍介質無爆炸危險；不含有腐蝕性氣體；所含導電塵埃的濃度不應使絕緣水平降低到允許值以下。
可靠的供電電源。
4.3 額定參數
額定交流電壓：100V；100/ 3 V
額定交流電流：5A；1A
額定頻率：50HZ
輔助直流電源額定電壓：220V；110V；48V
輔助交流電源額定電壓：380V；220V
4.4 特性參數
動作時間：不大於 35ｍS
返回時間：不大於 35ｍS
返回係數：不小於 0.9
動作值刻度誤差：不大於±3%
動作值溫度變差：不大於±1.5%/10℃
三次諧波濾過比：大於 50

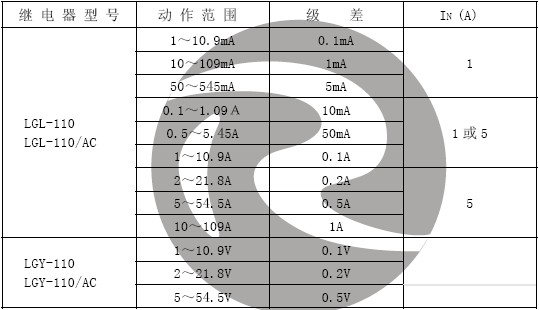

動作值範圍和級差：

4.5　輔助供電電源允許波動範圍：0.8~1.15倍額定電壓。
4.6　較大功耗：
　　交流電壓回路：100V下每相不大於0.5VA
　　交流電流回路：在5A下每相不大於0.5VA；在1A下每相不大於0.2VA。
　　輔助電源：220VDC時不大於6W；220VAC時下不大於10VA（含外附電阻）。
4.7　觸點較大容量：直流250V以下τ=5ms的感性負載50W；允許電流5A。
4.8　交流回路過載能力：
　　交流電壓回路：1.2倍額定電壓下可連續工作
　　交流電流回路：2倍額定電流下可連續工作
10倍額定電流下可允許工作10S
40倍額定電流下可允許工作1S
4.9　絕緣電阻：符合能源部SD189-87《靜態繼電器保護及完全自動裝置通用技術條件》。
4.10　絕緣耐壓：各引出端子對外殼鎖緊螺釘能承受工頻電壓2000V，同組觸點間能承受工頻電壓1000V，曆時一分鍾無擊穿。
4.11　抗幹擾性能：符合國家GB6162－85《靜態繼電器及保護裝置的電氣幹擾試驗》標準。
4.12　電氣壽命：觸點在額定負荷下為一萬次。
4.13　機械壽命：觸點在空載狀態下為三百萬次。

5.1　結構型式代號：AK－11，AQ－11(AK－11嵌入式加底座為AQ－11)，AP－11，JK－1/8，HK－1，外形尺寸、安裝開孔尺寸參見結構圖。

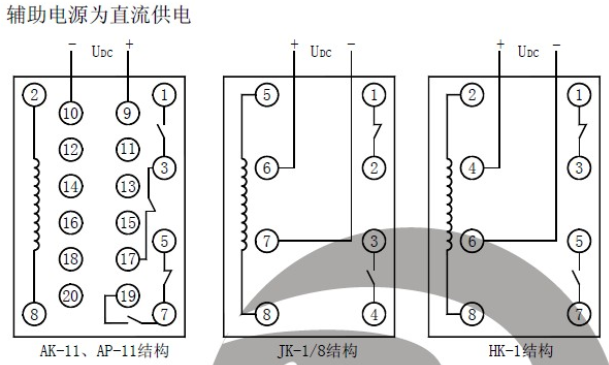

5.2　輔助電源為直流供電

輔助電源為交流供電。
